Rozváděč je páteří každého moderního elektrického systému. Od svorek generátoru elektrárny až po poslední rozvodný panel v komerční budově plní rozváděč základní funkce spínání, ochrany, izolace a monitorování, které zajišťují bezpečný a spolehlivý tok energie. Bez něj by nebyl možný řízený provoz ani bezpečné poruchové řízení elektrických sítí.
Jak roste celosvětová poptávka po elektřině, energetické sítě se stávají složitějšími a integrace obnovitelných zdrojů energie se zrychluje, požadavky kladené na rozváděče se rychle vyvíjejí. Vyšší odolnost proti zkratu, chytřejší koordinace ochrany, integrace digitálního monitorování a přísnější normy ochrany životního prostředí přetvářejí specifikace požadované energetickými společnostmi, průmyslovými operátory a vývojáři infrastruktury po celém světě.
Tato bílá kniha poskytuje důkladné prozkoumání technologie rozváděčů napříč třídami napětí – od nízkonapěťových distribučních rozváděčů až po vysokonapěťové kruhové hlavní jednotky a vysokonapěťové kovové uzavřené rozváděče. Zahrnuje inženýrské principy, které jsou základem každé produktové kategorie, klíčové výkonnostní parametry a standardy, kterými se řídí specifikace, primární aplikační domény a strukturovanou metodiku nákupu, která slouží jako vodítko pro rozhodování o výběru technologie.
Společnost Lugao Power Co., Ltd. je přední čínský výrobce plného rozsahu napětí rozváděčů, který nabízí produkty certifikované podle norem IEC, ANSI a IEEE se schopnostmi OEM, silnou zákaznickou technickou podporou a rozsáhlými globálními exportními zkušenostmi. Tento dokument také představuje produktové portfolio, výrobní možnosti a konkurenční postavení Lugao Power jako spolehlivého dodavatele pro globální projekty rozváděčů.
Globální instalovaná kapacita výroby elektřiny přesáhla 9 000 GW v roce 2024 a nadále roste přibližně o 3 % ročně. Každý watt této kapacity – ať už vygenerovaný uhlím, plynem, jadernou energií, vodní, solární nebo větrnou energií – musí na své cestě od generátoru ke spotřebiteli několikrát projít rozvaděči. Spolehlivý a bezpečný provoz této infrastruktury rozváděčů není pouze technickým hlediskem; je předpokladem fungování moderní společnosti.
Přístup k elektřině, spolehlivost sítě a rychlost rozšiřování infrastruktury jsou rozhodujícími faktory hospodářské konkurenceschopnosti. Výpadky proudu způsobené poruchami rozváděčů stojí průmyslové ekonomiky miliardy dolarů ročně ve ztrátě výroby a poškození zařízení. Naopak dobře navržené a řádně udržované systémy rozváděčů umožňují sítě s vysokou dostupností, které podporují vše od nemocničních operací přes výrobu polovodičů až po služby datových center.
Globální trh s rozvaděči byl v roce 2023 oceněn přibližně na 127 miliard USD a předpokládá se, že do roku 2030 poroste s CAGR 6,8–7,9 % a dosáhne odhadovaných 200–215 miliard USD. Mezi hlavní faktory růstu patří:
| Kraj | 2023 (USD B) | 2030F (USD B) | CAGR | Primární ovladač |
| Asie a Tichomoří | 52,4 USD | 87,6 USD | 7,6 % | Industrializace |
| Evropa | 28,1 USD | 44,8 USD | 6,9 % | Upgrade sítě, vyřazení SF₆ |
| Severní Amerika | 24,6 USD | 39,4 USD | 7,0 % | Stárnutí infra, RE build-out |
| Střední východ a Afrika | 12,3 USD | 22,1 USD | 8,7 % | Elektrizace |
| Latinská Amerika | 9,6 USD | 15,7 USD | 7,2 % | Rozšíření mřížky |
Tabulka 1 – Globální trh se spínacími zařízeními podle regionů, 2023–2030 (orientační)
termín "spínací zařízení“ se souhrnně vztahuje na kombinaci elektrických odpojovačů, pojistek, jističů a souvisejících ovládacích, ochranných, měřicích a monitorovacích zařízení sestavených jako koordinovaný integrovaný systém. Spínací zařízení řídí, chrání a izoluje elektrická zařízení v energetických systémech. Jedná se o rozhraní mezi elektrickou sítí a zátěží, které obsluhuje, a vynucovací mechanismus pro schémata ochrany a ovládání, která udržuje síť v bezpečí.
Sestava rozváděče se může ve fyzickém měřítku pohybovat od jediné nízkonapěťové rozvodné desky zabírající několik set milimetrů prostoru na stěně až po plynem izolované vysokonapěťové rozvodny o rozloze tisíců čtverečních metrů. Navzdory tomuto rozsahu měří všechny rozváděče stejnou sadu základních funkcí.
| Funkce | Popis a význam |
| Přepínání | Vytváření a rozpojování elektrických obvodů za normálních provozních podmínek. Umožňuje plánované rekonfigurace sítě, přenosy zátěže a izolaci zařízení pro údržbu. |
| Ochrana | Detekce abnormálních podmínek (nadproudy, zkraty, zemní poruchy, výkyvy napětí) a iniciace rychlého přerušení obvodu, aby se omezilo poškození zařízení a zabránilo se kaskádovým poruchám. |
| Izolace | Vytvoření osvědčeného, viditelného a bezpečného elektrického přerušení obvodu, které umožňuje personálu pracovat na zařízení bez napětí bez rizika nechtěného opětovného zapnutí. |
| Měření a měření | Měření napětí, proudu, výkonu, energie, účiníku a harmonických pro účtování, monitorování, řízení zátěže a hodnocení kvality energie. |
| Monitorování a ovládání | Poskytování místní a vzdálené viditelnosti stavu okruhu, podmínek alarmu a stavu zařízení; umožňující dálkové spínací operace přes SCADA nebo systémy automatizace rozvoden. |
Tabulka 2 — Pět základních funkcí rozváděče
Nejkritičtější a technicky nejnáročnější funkcí rozváděče je přerušení poruchového proudu. Když dojde ke zkratu v energetickém systému, poruchové proudy mohou během milisekund dosáhnout hodnot 10–50násobku normálního provozního proudu. Pokud nebudou tyto poruchové proudy rychle přerušeny, způsobí katastrofální tepelné a mechanické poškození kabelů, transformátorů a dalších zařízení.
Jistič – primární vypínací zařízení v sestavě rozváděče – musí provést tři akce v rychlém sledu: detekovat poruchu (pomocí přidružených ochranných relé), oddělit elektrické kontakty a uhasit oblouk, který se tvoří mezi oddělovacími kontakty. Mechanismus zhášení oblouku je klíčovým rozdílem mezi různými technologiemi jističů a je podrobně popsán v kapitole 7.
Nejzákladnější klasifikace rozváděčů je podle úrovně napětí, při které pracuje. Úroveň napětí určuje požadované izolační vzdálenosti, úrovně energie oblouku, rozměry zařízení a platné normy. Průmyslová standardní klasifikace napětí je:
| Třída napětí | Rozsah napětí | Typické aplikace | Primární standardy |
| Nízké napětí (LV) | Až 1 000 V AC | Stavební rozvody, řízení motorů, průmyslové panely | IEC 61439, IEC 60947, UL 508A |
| střední napětí (MV) | 1 kV – 52 kV | Primární distribuce, průmyslové dodávky, projekty RE | IEC 62271-100 / -200 / -202 |
| Vysoké napětí (HV) | 52 kV – 800 kV | Předávací stanice, propojení sítí | IEC 62271-100 / -203, IEEE C37 |
| Ultra-vysoké napětí (UHV) | Nad 800 kV | Páteř dálkového přenosu HVDC/HVAC | IEC 62271 (speciální) |
Tabulka 3 – Klasifikace rozváděče podle úrovně napětí
Poznámka:Definice „středního napětí“ a „vysokého napětí“ se mezi normalizačními orgány a regionálními konvencemi liší. V terminologii IEC, HV pokrývá všechna napětí nad 1 kV, s dalším rozdílem mezi „vysokým napětím“ (1–52 kV, někdy odborníky nazýváno MV) a „extra-vysokým napětím“ (EHV) nad 52 kV. Tato bílá kniha používá konvenci praktika: LV ≤1 kV; MV = 1–52 kV; VN = 52–800 kV.
Kromě úrovně napětí je rozváděč také klasifikován podle několika dalších důležitých dimenzí:
| Dimenze | Kategorie |
| Izolační médium | Vzduchem izolovaný (AIS), plynem izolovaný SF₆ (GIS), vakuum, olej (starší), pevné dielektrikum |
| Typ krytu | Kovově uzavřený, Kovový plášť, Skříňový typ, Otevřený typ (venkovní) |
| Přerušující médium | Vzduchový nápor, olej, vakuum, SF₆, CO₂ / čistý vzduch (vznikající) |
| Vnitřní / Venkovní | Vnitřní rozvaděče (řízené prostředí); Venkovní rozvaděč (konstrukce odolná vůči povětrnostním vlivům) |
| Pevné / vyjímatelné | Pevně namontované jističe (nižší náklady, menší flexibilita) vs. výsuvné/výsuvné jističe (snazší údržba, výměna za tepla) |
Tabulka 4 – Další rozměry klasifikace rozváděče
Nízkonapěťové rozváděče pracují při systémovém napětí do 1 000 V AC (nebo 1 500 V DC), čímž pokrývají konečnou fázi distribuce energie ke koncovým uživatelům. NN rozváděče jsou nejpočetnější podle počtu jednotek ze všech kategorií rozváděčů – doslova miliardy jednotek jsou instalovány po celém světě v obytných, komerčních a průmyslových budovách, datových centrech, nemocnicích a výrobních zařízeních. Přes svou nižší úroveň napětí není rozváděč NN jednoduchý; moderní nn systémy musí zvládat velké poruchové proudy, složitá harmonická prostředí, vysoké hustoty připojených zátěží a stále sofistikovanější požadavky na kvalitu elektrické energie a její řízení.
Nízkonapěťová sestava rozváděče a ovládacího zařízení (LVSCA), definovaná normou IEC 61439, obvykle obsahuje následující funkční součásti:

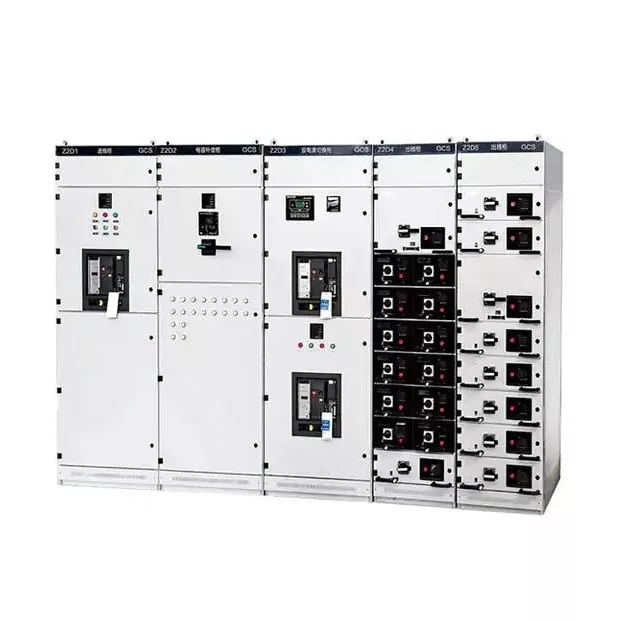

Obrázek 1 – Nízkonapěťový hlavní distribuční rozvaděč
IEC 61439 definuje několik typů nízkonapěťových spínacích a řídicích sestav (LVSCA) na základě jejich konstrukce a funkčních charakteristik:
| Parametr | Popis a typické hodnoty |
| Jmenovité napětí (Ue) | Provozní napětí sestavy. Běžné hodnoty: 230/400 V, 400/690 V, 1 000 V. |
| Jmenovitý proud (In) | Maximální trvalý proud, který může sestava přenášet bez překročení teplotních limitů. Rozsah: 63 A až 6 300 A. |
| Odolnost proti zkratu (Icw) | Špičkový a krátkodobý výdržný proud. Typické hodnoty: 25 kA, 50 kA, 80 kA (1 s nebo 3 s). |
| Vypínací kapacita (Icu / Ics) | Maximální (Icu) a servisní (Ics) zkratová vypínací schopnost jističů. Musí překročit maximální potenciální poruchový proud v místě instalace. |
| Stupeň ochrany (IP) | IP3X minimum pro vnitřní průmysl; IP54 nebo IP65 pro venkovní nebo drsná prostředí podle IEC 60529. |
| Forma vnitřní separace | IEC 61439 Formy 1–4b definují oddělení mezi funkčními jednotkami a přípojnicemi. Vyšší formy zlepšují bezpečnost a kontrolu poruch. |
Tabulka 5 — Klíčové technické parametry rozváděče NN
Vysokonapěťové rozváděče pracují v rozsahu 1 kV až 52 kV a představují primární spínací a ochranný stupeň pro rozvodné sítě. Nachází se na sekundárních terminálech velkoobjemových předávacích stanic, v primárních distribučních rozvodnách, ve velkých průmyslových zařízeních, v místě připojení zařízení na výrobu obnovitelné energie a v skříňových transformátorových stanicích. Rozváděč VN určuje rychlost odstraňování poruch, selektivitu ochrany a provozní flexibilitu distribuční sítě.
Segment MV prochází nejvýznamnější technologickou transformací ze všech kategorií rozváděčů, řízenou vyřazováním plynu SF₆, integrací digitální ochrany a monitorování a požadavky architektur inteligentních sítí.
| Typ konstrukce | Vlastnosti a aplikace |

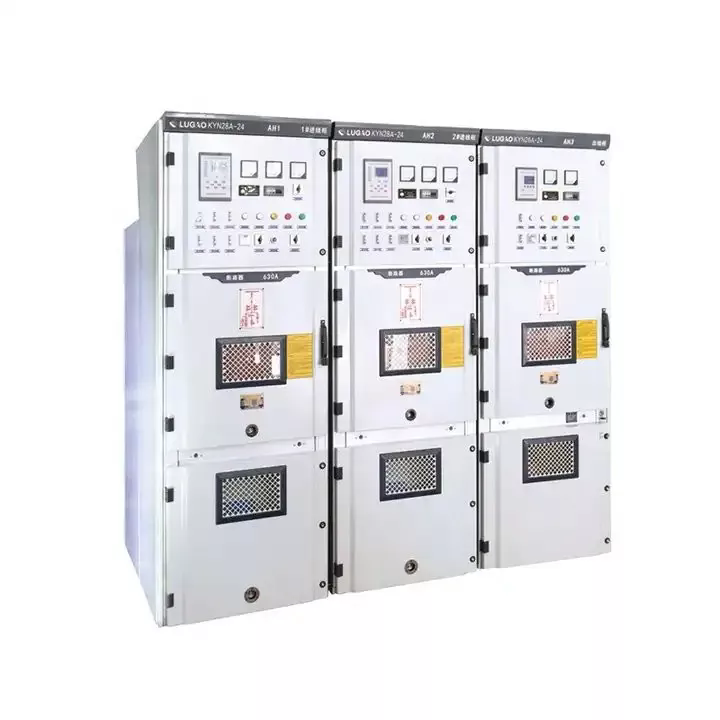

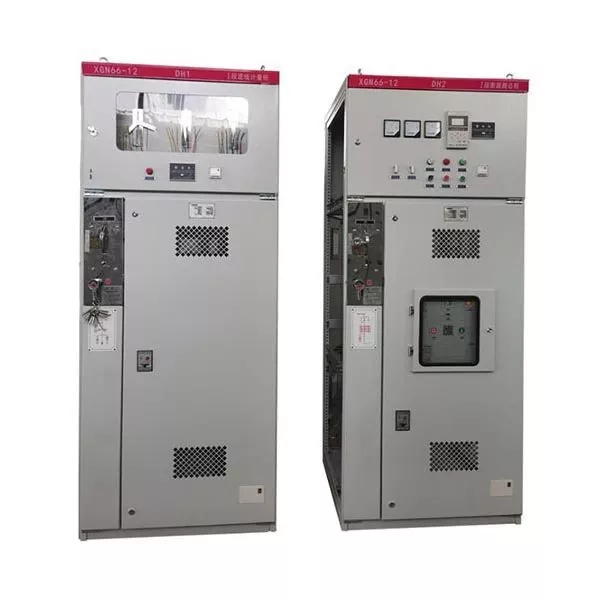

| Kovově uzavřený spínací přístroj | Všechny živé části jsou uzavřeny v uzemněném kovovém krytu s oddělenými oddíly pro přípojnice, spínací zařízení a kabelová připojení. Norma pro moderní vnitřní VN instalace (IEC 62271-200). |
| Kovový spínací přístroj | Podkategorie s celokovovými bariérami mezi všemi živými částmi a oddíly. Nejvyšší úroveň ochrany vnitřních chyb (IEC 62271-200 LSC2B). |
| Rozváděč skříňového typu | Panely skříněk odolné proti oblouku sestavené do sestav. Úspornější, ale s nižším výkonem při obloukovém zkratu. |
| Plynem izolované rozvaděče (GIS) | Všechny živé části uzavřeny v utěsněných krytech naplněných SF₆ nebo alternativních plynových krytech. Vysoce kompaktní, vhodné pro prostorově omezené instalace. |
| Vzduchem izolovaný spínací přístroj (AIS) | Používá vzduchovou izolaci v kovových krytech nebo otevřených konstrukcích. Větší půdorys, ale jednodušší a cenově výhodnější. |
Ring Main Unit (RMU) je kompaktní, továrně utěsněná sestava VN rozváděče navržená pro kruhové distribuční sítě – standardní topologie pro městské a příměstské kabelové systémy VN. RMU typicky poskytuje dvě polohy spínače kruhového podavače plus jednu nebo více poloh transformátorového podavače s ochrannými zařízeními.

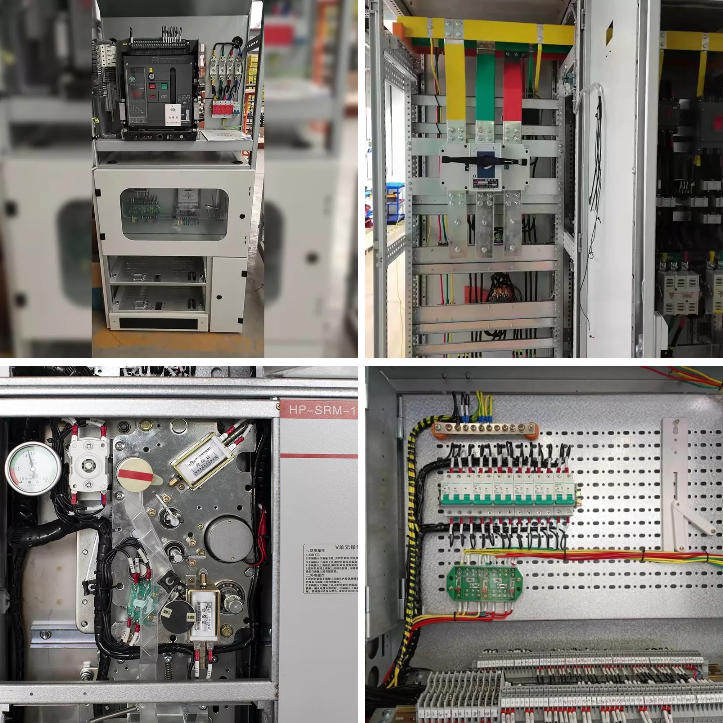

Obrázek 2 – Ring Main Unit (RMU): Kompaktní rozváděč vysokého napětí pro distribuční sítě
RMU jsou k dispozici ve dvou variantách primární izolace:
| Technologie | Princip fungování | Klíčové výhody | Omezení |
| Vakuové CB | Oblouk zhášen ve vysokovakuové zhášecí láhvi | Dlouhá životnost (>10 000 operací), bez plynu, kompaktní, nenáročná na údržbu | Omezeno na ≤52 kV |
| SF₆CB | Proud plynu zháší oblouk v tlakové komoře | Vysoká vypínací schopnost, vynikající izolace, kompaktní | Vysoký GWP (~23 500), obavy o životní prostředí, vyžadováno monitorování plynu |
| Air-Blast CB | Vysokotlaký vzduch uhasí oblouk | Bez nebezpečných plynů, vhodné pro venkovní použití | Velká velikost, vysoká údržba, z velké části zastaralá |
Tabulka 6 — Porovnání technologie vypínačů vysokého napětí
| Parametr | Typický rozsah / hodnoty |
| Jmenovité napětí | 3,6 kV, 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 40,5 kV, 52 kV |
| Jmenovitý normální proud | 630 A, 1 250 A, 1 600 A, 2 000 A, 2 500 A, 3 150 A, 4 000 A |
| Zkratový vypínací proud | 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA |
| Krátkodobá odolnost | Typicky 1 s nebo 3 s při jmenovitém zkratovém proudu |
| Odolnost proti blesku (LIWV) | 60 kV (třída 7,2 kV) až 250 kV (třída 52 kV), podle IEC 62271-1 |
| Operační mechanismus | Motor s pružinou (standardní); manuální nebo solenoidové možnosti |
| Použitelný standard | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
Tabulka 7 — Technické specifikace rozváděče vysokého napětí
Rozváděče vysokého napětí pracují při systémových napětích nad 52 kV, s běžně používanými napětími 72,5 kV, 145 kV, 245 kV, 420 kV a 550 kV. Toto zařízení tvoří kritickou spínací a ochrannou infrastrukturu hromadné přenosové sítě – nejvyšší energetickou vrstvu energetického systému, která je zodpovědná za přepravu velkého množství elektrické energie na velké vzdálenosti mezi výrobními centry a regionálními centry zatížení.
Důsledky selhání vysokonapěťového rozvaděče jsou vážné: jediný vadný jistič ve velké přenosové rozvodně 220 kV může odpojit stovky megawattů výroby nebo zátěže. Poškození zařízení v důsledku poruchových proudů na úrovních vysokého napětí může být katastrofální a nákladné. Tento kontext vysvětluje extrémně náročné požadavky na výkon a přísné testování, které musí VN rozváděče splňovat.
V technologii AIS jsou komponenty VN rozváděčů — jističe, odpojovače, uzemňovače, přístrojové transformátory — instalovány ve venkovních konstrukcích, kde vzduch zajišťuje izolaci mezi živými částmi a zemí. Rozvodny AIS jsou standardem pro přepínání na úrovni přenosu po celá desetiletí a zůstávají celosvětově běžné díky jednoduchosti, nižší ceně a snadné údržbě a kontrole.
Rozvodny AIS vyžadují značnou plochu země pro udržení bezpečnostních vzdáleností. Typická rozvodna AIS 220 kV může vyžadovat 1–3 hektary s několikametrovou vzdáleností mezi fázemi a zemí.
V technologii GIS jsou všechny komponenty pod napětím umístěny v utěsněných válcových hliníkových krytech plněných plynem SF₆. Vynikající dielektrické vlastnosti SF₆ umožňují drasticky snížit vzdálenosti mezi fází a zemí a fází a zmenšit půdorys rozvodny na 10–15 % ekvivalentní plochy AIS.
GIS je preferován v prostorově omezených prostředích, jako jsou městské podzemní rozvodny, pobřežní plošiny, vysokohorská místa a silně znečištěné průmyslové oblasti.
Obrázek 3 – Přenosová rozvodna vysokonapěťového plynem izolovaného spínacího zařízení (GIS).
Hybridní rozváděč integruje více primárních funkcí (jistič, odpojovač, uzemňovač, proudový transformátor) do jednoho kompaktního modulu s SF₆. To nabízí přechodné snížení stopy mezi AIS a GIS za cenu mezi těmito dvěma. HGIS se stále více používá při rozšiřování brownfields a doplňování kapacit, kde je plný GIS cenově nedostupný.
Převládající vysokonapěťovou technologií je jistič SF₆ puffer nebo samoodpal. Vylepšení kontaktní geometrie a ovládání oblouku snižují provozní energii a umožňují spolehlivé pružinové mechanismy namísto velkých hydraulických/pneumatických pohonů. Fázované alternativy SF₆ pro HV (směsi CO₂/O₂, vakuová zhášedla) jsou stále ve výzkumu, s omezeným komerčním nasazením od roku 2026.
| Parametr | Specifikace rozváděče Lugao HV |
| Rozsah napětí | 3 600 V – 40 500 V (v souladu s definicemi tříd napětí IEC 62271-1) |
| Jmenovitý normální proud | Až 4000 A |
| Odolnost proti zkratu | Až 50 kA (krátkodobá výdrž 1 s) |
| Typ krytu | Plně izolovaná kovová skříň; vnitřní a venkovní konfigurace |
| Izolační médium | Vzduchem izolovaný (AIS) / Pevně izolovaný; K dispozici jsou konfigurace SF₆ |
| Soulad se standardy | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE C37 Series |
| Certifikace | CE, ISO, CCC; Typově testováno třetí stranou |
Tabulka 8 — Technické specifikace rozváděče Lugao Power HV
Když se kontakty jističe oddělí při zatížení nebo poruchovém proudu, elektrická energie udržuje plazmový oblouk mezi kontakty. Teploty dosahují 5 000 – 20 000 K a přenášejí plný poruchový proud až do zhasnutí. Schopnost zhášení oblouku jističe – rychlost přerušení při nule přirozeného proudu – určuje maximální přerušitelný poruchový proud (vypínací schopnost) a průchod energie.
Přerušovací média, geometrie kontaktů a návrh ovládacího mechanismu definují výkon jističe a požadavky na údržbu.
| Střední | Rozsah napětí | Breaking Performance | Vliv na životní prostředí | Údržba | Trend |
| Vakuum | NN – 52 kV | Vynikající | Žádný | Velmi nízké | Rostoucí |
| SF₆ plyn | MV – HV | Vynikající | 23 500 GWP ⚠ | Nízká (utěsněná) | Regulované ↓ |
| vzduch (ACB) | LV | Dobrý | Žádný | Mírný | Stabilní |
| Olej (hromadné) | MV (starší) | Dobrý | Riziko požáru | Vysoký | Dědictví ↓ |
| Směs CO₂ | MV–HV (dev) | Vznikající | GWP ~1 | TBD | Fáze výzkumu a vývoje |
Tabulka 9 — Porovnání médií pro zhášení oblouku napříč kategoriemi spínacích zařízení
Nařízení EU o F-plynech (EU 2024/573) od roku 2030 postupně vyřazuje SF₆ pro nová zařízení vysokého napětí. Ostatní regiony přijímají podobná pravidla. Odpovědi odvětví zahrnují:
⚠ POZNÁMKA K OBJEDNÁVCE
U projektů s životností 20–30 let se specifikací technologie bez SF₆ vyhnete nákladům na předčasnou výměnu. Vakuový a pevným izolovaným vysokonapěťovým rozváděčem Lugao Power poskytuje vyhovující alternativy pro budoucnost. Pro optimální řešení bez obsahu SF₆ využijte inženýrství Lugao.
| Parametr | Definice a význam |
| Jmenovité napětí (Ur) | Nejvyšší systémové napětí, při kterém může rozváděč nepřetržitě pracovat. Při instalaci musí překročit maximální provozní napětí. |
| Jmenovitý zkratový vypínací proud (Isc) | Maximální poruchový proud, který může jistič spolehlivě přerušit. Musí překročit potenciální poruchový proud systému. |
| Jmenovitá krátkodobá odolnost (Icw) | Maximální proud rozváděče může přenášet definovanou dobu (1 s nebo 3 s) bez poškození konstrukce. |
| Jmenovitý normální proud (Ir) | Maximální trvalý zátěžový proud v rámci tepelných limitů, s rezervou pro nárůst zátěže. |
| Úrovně izolace (LIWV / SIWV) | Odolnost impulzů blesku a spínací impulzy Odolná napětí. Musí se koordinovat s přepěťovou ochranou. |
| Klasifikace vnitřního oblouku (IAC) | Kategorie IEC 62271-200 (A, B, AB) definují bezpečné omezení vnitřních obloukových poruch. |
| Ztráta kontinuity služby (LSC) | Kategorie IEC 62271-200 LSC1/LSC2/LSC2B definují, zda sousední pole zůstanou během údržby pod napětím. |
Tabulka 10 — Kritické technické parametry rozváděče
| Norma | Tělo | Rozsah |
| IEC 62271-1 | IEC | Společné specifikace pro VN rozváděče a řídicí přístroje — všechny třídy napětí. |
| IEC 62271-100 | IEC | AC jističe — primární VN/VN CB standard. |
| IEC 62271-200 | IEC | Střídavý kovový rozváděč pro sestavy 1 kV–52 kV — VN. |
| IEC 62271-203 | IEC | Plynem izolovaný kovový uzavřený rozváděč (GIS) pro >52 kV — přenosový GIS. |
| IEC 61439-1 / -2 | IEC | Sestavy rozváděčů NN – ověření návrhu a rutinní testování. |
| Řada ANSI/IEEE C37 | IEEE | Kryty AC VN jističe (C37.04/06/09), VN rozvaděče (C37.20), testování. |
| GB/T 3906 | VAK | Čínská norma pro 3,6–40,5 kV kovově zapouzdřené rozváděče. Odpovídá IEC 62271-200. |
| Řada IEC 60947 | IEC | NN spínací a řídicí přístroje — přístrojové normy pro jističe, odpojovače, stykače. |
Tabulka 11 – Klíčové mezinárodní normy pro spínací přístroje
| Krok | Aktivita | Klíčové otázky a dodávky |
| 1 | Systémová analýza | Proveďte/přezkoumejte analýzu zkratu. Určete maximální potenciální poruchový proud v každém místě. |
| 2 | Definice zatížení a napětí | Definujte jmenovitý normální proud, systémové napětí, regulaci napětí, případně požadavky OLTC. |
| 3 | Výběr technologie | Vyberte třídu napětí (NN/VN/VN), přerušovací médium (vakuum/SF₆/vzduch), typ krytu (AIS/GIS/kovové), konfigurace vnitřní/venkovní. |
| 4 | Definice standardů | Identifikujte použitelné normy, specifikujte požadované certifikace (IEC, ANSI, CE, CCC, DNV atd.) v RFQ. |
| 5 | Koordinace ochrany | Definujte funkce relé, koordinaci času a proudu, komunikační protokol (IEC 61850, Modbus, DNP3), požadavky IAC/LSC. |
| 6 | Podmínky webu | Definujte teplotu, nadmořskou výšku, vlhkost, znečištění, seismickou zónu, vnitřní/venkovní instalaci. Určete snížení výkonu a specifikace krytu. |
| 7 | RFQ a hodnocení | Vydat technickou specifikaci. Vyhodnoťte nabídky: soulad, typové testy, dodávka, podpora, TCO. |
Tabulka 12 — Sedmikroková specifikace rozváděče a proces nákupu
| Zvolte Vakuový/pevně izolovaný VN rozváděč, když… | Vyberte SF₆ GIS, když… |
| SF₆ zakázáno nebo regulováno; budoucnost, nízké riziko pro životní prostředí; MV ≤ 40,5 kV; nízká údržba; vnitřní preference | Oblast staveniště silně omezená; napětí >40,5 kV; vysoce znečištěné venkovní prostředí; prodloužený interval údržby; hermeticky uzavřený výkon |
Tabulka 13 — Průvodce výběrem technologie: Vakuum/SI vs. SF₆ GIS
💡 KLÍČOVÝ POHLED
Analýza TCO: Během 20leté životnosti převyšují celkové náklady na údržbu rozváděčů SF₆ VN a na konci životnosti alternativy s vakuovou/pevnou izolací o 15–25 % (včetně regenerace SF₆). Důrazně se doporučuje toto kvantifikovat před závazkem.
Společnost Společnost Lugao Power Co., Ltd.je přední specializovaný výrobce elektrických rozvaděčů, výkonových transformátorů a skříňových transformátorových rozvoden se sídlem v Číně. Se specializovaným zaměřením na zařízení pro distribuci energie vyvinula společnost Lugao hluboké inženýrské znalosti v celém rozsahu napětí – od nízkonapěťových distribučních rozvaděčů až po vysokonapěťové kovové skříně – sloužící utilitám, dodavatelům EPC, průmyslovým operátorům a vývojářům projektů obnovitelné energie napříč globálními trhy.
Přímé dodávky z továrny v kombinaci se silnými schopnostmi OEM, dodržováním více standardů a vysoce citlivým týmem technické podpory činí z Lugao preferovaného dodavatele pro mezinárodní projekty vyžadující kvalitu, shodu a konkurenceschopné ceny.

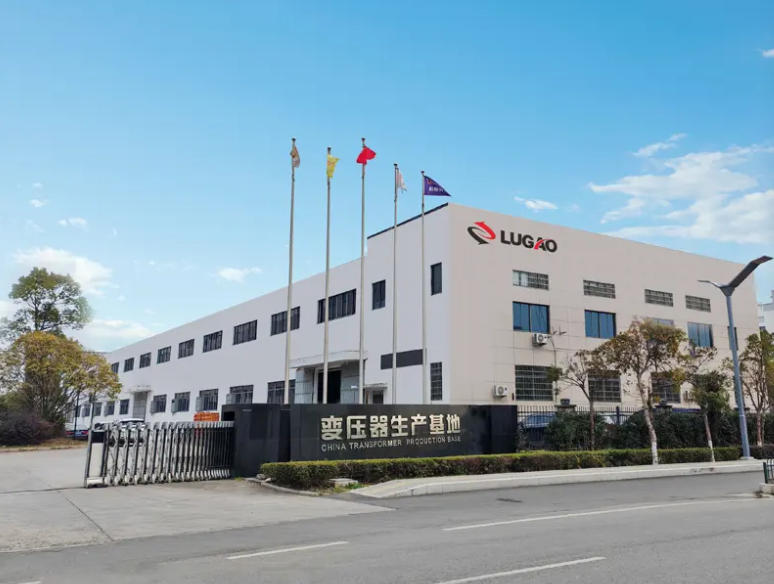

Obrázek 4 – Výrobní zařízení Lugao Power Co., Ltd
| Produkt | Rozsah napětí / proudu | Normy | Certifikace |
| Hlavní distribuční deska LV (MDB) | Až 1 000 V / až 6 300 A | IEC 61439-1/-2, GB | CE, ISO, CCC |
| LV Motor Control Center (MCC) | Až 1 000 V / až 4 000 A | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| Kovový spínací přístroj MV | 3,6 kV – 40,5 kV / až 4 000 A | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, typově testováno |
| Ring Main Unit (RMU) | 12 kV – 40,5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, typově testováno |
| Plně izolovaná kovová skříň | 12 kV – 40,5 kV / až 4 000 A | IEC 62271-200 | CE, ISO, typově testováno |
| VN rozvaděč | 3 600 V – 40 500 V / až 4 000 A, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, typově testováno |
| Vlastní / OEM spínací zařízení | Podle specifikace zákazníka | IEC / ANSI / GB / BS (na projekt) | Podle požadavků projektu |
Tabulka 14 — Portfolio produktů Lugao Power Switchgear
Výrobní a inženýrské provozy společnosti Lugao Power jsou certifikovány podle ISO 9001 se systémem řízení jakosti (QMS), který pokrývá všechny fáze realizace produktu – od vstupní kontroly materiálu přes kontrolu výrobního procesu, testování hotových výrobků a podporu po dodání. QMS zahrnuje řízené postupy pro přezkoumání návrhu, kvalifikaci dodavatele, řízení kalibrovaného zkušebního zařízení, zpracování neshod a nápravná opatření.
Typové zkoušky – prováděné na prototypových jednotkách v akreditovaných externích vysokonapěťových zkušebních laboratořích – ověřují, že návrh splňuje všechny specifikované požadavky na výkon. Standardní produktové řady Lugao jsou typově testovány v souladu s platnými normami IEC a GB. Protokoly o typových zkouškách od uznávaných laboratoří (včetně KEMA, TÜV Rheinland, SGS, CPRI a CEPRI) jsou k dispozici k nahlédnutí jako součást balíčku předkvalifikační dokumentace.
Typové zkoušky pro rozváděče vysokého napětí (IEC 62271-200) zahrnují:
| Rutinní test | Normaní / Kritéria přijetí |
| Výkon Frekvenční odolnost | Aplikované napětí na jmenovité izolační úrovni po dobu 1 minuty – žádný přeskok nebo rušivý výboj |
| Izolační odpor | Megger test při 2,5 kV nebo 5 kV DC; výsledek ve srovnání s výchozím stavem a minimálním prahem přijatelnosti |
| Zkouška mechanického provozu | Provozní mechanismy jističe a odpojovače jsou v cyklu; provozní doby a měřená dráha |
| Ověření blokování | Všechna bezpečnostní blokování (mechanická a elektrická) ověřena, aby se zabránilo nesprávným spínacím sekvencím |
| Funkční test ochranného relé | Všechny nakonfigurované ochranné funkce testovány podle nastavení relé; časy jízdy ověřené podle specifikace |
| Kontrola zapojení a řídicího obvodu | Kontinuita, polarita a izolace všech řídicích a sekundárních vodičů jsou ověřeny podle schválených výkresů |
| Vizuální a rozměrová kontrola | Všechny součásti, označení, označení přípojnic a připojení ověřené podle schválených výrobních výkresů |
Tabulka 15 — Rutinní testovací program Lugao Power pro spínací zařízení
ZÁVAZEK KVALITY
Každá zásilka rozváděče Lugao Power je doprovázena kompletním balíkem technické dokumentace: zpráva o rutinní zkoušce se všemi naměřenými hodnotami a kritérii přijatelnosti, reference certifikátů typové zkoušky, materiálové certifikáty, záznamy o kalibraci zkušebního zařízení, záznamy o rozměrových kontrolách a výkresy skutečného stavu. Na požádání lze zajistit kontrolu třetí stranou a svědky FAT.
