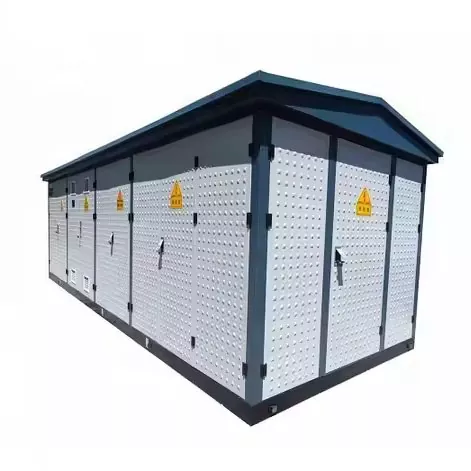

TheKompaktní kompletní krabicová transformátorová rozvodna evropského styluje vysoce integrovaný a prefabrikovaný energetický distribuční systém určený pro efektivní, spolehlivou a prostorově úspornou distribuci elektřiny. Na rozdíl od tradičních rozvoden, které vyžadují rozsáhlou infrastrukturu a složitou instalaci, toto kompaktní řešení integruje vysokonapěťové rozváděče, transformátory a nízkonapěťová distribuční zařízení do jediného modulárního krytu.
Díky výhodám, jako je rychlé nasazení, inteligentní monitorování, ochrana životního prostředí a vysoká provozní bezpečnost, jsou tyto rozvodny stále více využívány v městských energetických sítích, průmyslových parcích, projektech obnovitelných zdrojů energie a infrastrukturních zařízeních. Podle průmyslového výzkumu kombinují rozvodny evropského typu více elektrických komponent do kompaktní jednotky, která snižuje půdorys a zároveň zlepšuje efektivitu instalace a provozní spolehlivost.
V tomto komplexním průvodci prozkoumáme, jak fungují kompaktní rozvodny evropského typu, jejich konstrukční řešení, výhody, aplikace, technické parametry a proč přední výrobci mají rádiLUGAOs touto technologií rozšiřují moderní distribuci energie.
A Kompaktní kompletní krabicová transformátorová rozvodna evropského styluje prefabrikovaný elektrický rozvodný systém, který integruje více komponent rozvodu energie do jediné skříně. Tyto systémy jsou před dodáním smontovány a testovány ve výrobě, což zajišťuje spolehlivost a rychlé nasazení na místě.
Rozvodna obvykle obsahuje následující zařízení:
Všechny komponenty jsou instalovány uvnitř utěsněného kovového nebo kompozitního pouzdra, které tvoří kompaktní distribuční centrum energie schopné snížit elektřinu ze středního napětí na použitelné nízké napětí pro koncové uživatele.
Díky kompaktnímu půdorysu a modulárnímu designu lze tento typ rozvodny instalovat v blízkosti středisek zátěže, což zlepšuje energetickou účinnost a snižuje ztráty při přenosu.
Princip fungování evropské kompaktní skříňové rozvodny se řídí přímým procesem distribuce energie:
Protože jsou všechny tyto systémy integrovány do prefabrikovaného krytu, instalace a uvedení do provozu jsou výrazně rychlejší ve srovnání s tradičními rozvodnami.
Mnoho moderních kompaktních rozvoden obsahuje také inteligentní monitorovací systémy, které umožňují vzdálenou diagnostiku, automatizovanou detekci poruch a sledování výkonu v reálném čase.
Kompaktní rozvodna evropského typu je navržena s modulární konstrukcí oddělení. Každá sekce plní specifickou elektrickou funkci a zajišťuje bezpečný provoz.
| Komponent | Hlavní funkce | Popis |
|---|---|---|
| Vysokonapěťová přihrádka | Příkon a ochrana | Obsahuje kruhové hlavní jednotky, jističe a ochranná zařízení |
| Oddíl transformátoru | Transformace napětí | Zahrnuje suchý nebo v oleji ponořený distribuční transformátor |
| Nízkonapěťový oddíl | Rozvod energie | Distribuuje elektřinu do budov, továren nebo infrastruktury |
| Řídicí a monitorovací systém | Chytré řízení | Poskytuje vzdálené monitorování, detekci poruch a automatizaci |
Tyto oddíly jsou od sebe izolovány, aby se zvýšila provozní bezpečnost a zjednodušily postupy údržby.
Tradiční rozvodny vyžadují více budov a složité instalační procesy. Evropské kompaktní rozvodny integrují všechna elektrická zařízení do jediné skříně, čímž se drasticky snižují požadavky na infrastrukturu. :contentReference[oaicite:4]{index=4}
Integrovaná struktura umožňuje instalaci rozvoden i v hustě obydlených oblastech, kde je omezená dostupnost půdy.
Vzhledem k tomu, že rozvodna je z výroby smontována a před dodáním otestována, instalace obvykle zahrnuje pouze přípravu základů a připojení kabelů.
Evropské kompaktní rozvodny obsahují několik bezpečnostních mechanismů:
Moderní rozvodny integrují systémy vzdáleného monitorování, automatizace a diagnostiky poruch pro zlepšení provozní efektivity.
| Funkce | Evropská kompaktní rozvodna | Tradiční rozvodna |
|---|---|---|
| Doba instalace | Krátké (prefabrikované) | Dlouhá doba výstavby |
| Stopa | Malý | Velká potřeba půdy |
| Údržba | Nezávislé přihrádky | Komplexní údržba |
| Nasazení | Továrně sestaveno | Montáž na místě |
| Smart Monitoring | Podporováno | Často omezené |
Kompaktní rozvodny evropského stylu jsou k dispozici v různých konfiguracích v závislosti na požadavcích projektu.
| Parametr | Typická hodnota |
|---|---|
| Jmenovité napětí | 6kV – 35kV |
| Jmenovitá kapacita | 100 kVA – 2500 kVA |
| Nízkonapěťový výstup | 400V / 415V |
| Úroveň ochrany | IP54 |
| Způsob chlazení | Chlazení vzduchem nebo chlazení olejem |
| Provozní životnost | 25–30 let |
Modulární konstrukce umožňuje přizpůsobení úrovní napětí, typů transformátorů a monitorovacích systémů tak, aby vyhovovaly konkrétním aplikacím.
Kompaktní skříňové rozvodny evropského stylu jsou široce používány v různých průmyslových odvětvích díky své všestrannosti a kompaktnímu designu.
Tyto rozvodny umožňují efektivní distribuci energie i v náročných prostředích a vzdálených lokalitách.
Proces instalace evropské kompaktní rozvodny je ve srovnání s konvenčními rozvodnami výrazně zjednodušen.
Vzhledem k tomu, že poptávka po energii stále roste a městské pozemky jsou stále omezenější, stávají se kompaktní rozvodny nezbytnou součástí moderní energetické infrastruktury.
Očekává se, že budoucí inovace budou zahrnovat:
Výrobci jako napřLUGAOneustále vylepšují technologie kompaktních rozvoden, aby vyhovovaly vyvíjejícím se potřebám inteligentních měst, systémů obnovitelné energie a udržitelné infrastruktury.
Evropské rozvodny používají oddělené oddíly pro vysokonapěťové, transformátorové a nízkonapěťové sekce, což zlepšuje bezpečnost a flexibilitu údržby. Americké rozvodny často používají jedinou utěsněnou konstrukci.
Typické kapacity se pohybují od 100 kVA do více než 2500 kVA v závislosti na požadavcích projektu.
Instalace může být často dokončena během několika dnů, protože zařízení je prefabrikováno a továrně testováno.
Ano. Jsou široce používány v solárních farmách, větrných elektrárnách a distribuovaných energetických sítích.
Většina evropských kompaktních rozvoden má při správné údržbě provozní životnost přibližně 25–30 let.
TheKompaktní kompletní krabicová transformátorová rozvodna evropského stylupředstavuje novou generaci technologie distribuce energie. Díky svému integrovanému designu, rychlé instalaci, vysokým bezpečnostním standardům a chytrým monitorovacím schopnostem nabízí spolehlivé a efektivní řešení pro moderní elektrickou infrastrukturu.
Od městských energetických sítí až po projekty obnovitelné energie, tato technologie kompaktních rozvoden mění způsob distribuce elektřiny po celém světě. Přední výrobci mají rádiLUGAOpokračovat v inovacích v této oblasti a dodávat pokročilá řešení, která zlepšují efektivitu, udržitelnost a provozní spolehlivost.
Pokud hledáte vysoce výkonné kompaktní řešení rozvodny přizpůsobené požadavkům vašeho projektu,kontaktujte násDnes se dozvíte, jak může společnost LUGAO podpořit vaše potřeby v oblasti distribuce energie pomocí profesionálních odborných znalostí a pokročilých technických řešení.
