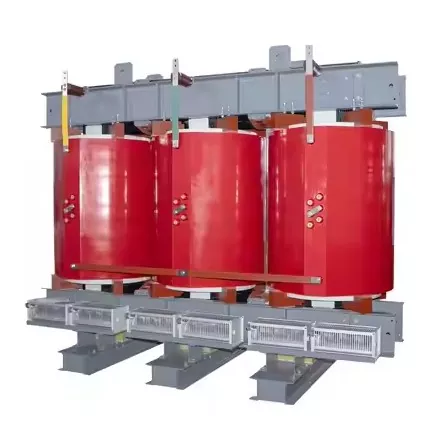

Hlavní způsoby, jak je ochladit, se skládají z několika základů. Za prvé, je tu přirozené chlazení vzduchem, které AN označuje za přirozený vzduch. To zcela závisí na přirozené konvekci a radiaci, aby odvádělo teplo pryč.
Teplo se hromadí ve vinutí a jádru a ohřívá vzduch kolem něj. Teplejší vzduch se stává lehčím a stoupá sám nahoru. Chladnější vzduch pak proudí zespodu, zatímco horký vzduch odchází ventilačními otvory nahoře. To udržuje stálý proud po celou dobu.
Návrháři umístili větrací otvory a vzduchové cesty dovnitř do chytrých bodů, aby zvýšili proudění. Zvětšují také vnější část pomocí ploutví nebo zvlněných tvarů, které pomáhají lépe vyzařovat teplo. Tento způsob vidíte hodně u menších jednotek, řekněme do cca 2000 kVA. Vyhovuje místům se stálým zatížením, které není příliš těžké.
Pak je zde nucené chlazení vzduchem, známé jako AF pro vzduchem nucené. To se hodí při větší potřebě energie nebo když se věci trochu přetíží. Využívá ventilátory k silnějšímu a rychlejšímu tlačení vzduchu.
Ventilátory sedí podél osy a míří přímo na jádro a vinutí. Senzory ve vinutí sledují teplotu a řídí ji. Pokud za normálního provozu zůstanou teploty pod 110 °C, ventilátory jen nečinně sedají.
Když teplo stoupá, ventilátory se spouštějí v krocích, jeden nebo více najednou. To hodně zrychluje chlazení. Transformátor snese krátkodobě přetížení 125 až 150 procent svého jmenovitého výkonu. Dělá to bez poškození izolace uvnitř.
Ve srovnání s pouhým přirozeným vzduchem toto nucené nastavení zvyšuje odvod tepla o 30 až 50 procent. Docela užitečné pro náročnější práce.
Návrháři nyní zabudují také úplné řízení teploty. To znamená, že senzory a ovládací prvky jsou propojeny. Používají PT100 RTD nebo termočlánky zaseknuté přímo ve vinutí pro živé měření teploty.
Inteligentní ovladače běží na mikroprocesorech. Hlídají teplo a postupně upravují chlazení. Když teploty dosáhnou nastavených hodnot, dostanete alarm. Ventilátory se zapínají a vypínají podle potřeby. Pokud se příliš zahřeje, vysílají vypínací signály do ochranného zařízení proti proudu.
Ty se také připojují přes Modbus nebo Ethernet pro kontrolu na dálku. To vše pomáhá udržovat hladký chod.
Transformátory dodržují nastavené teplotní třídy pro izolaci. Třída B má nejvyšší teplotu při 130 stupních C, s nárůstem 80 stupňů K nad 40 stupňů C okolí. Třída F jde na 155 stupňů C, což umožňuje nárůst o 100 stupňů K ve stejném prostředí.
Třída H dosahuje 180 stupňů C, s nárůstem 125 stupňů K nad 40 stupňů C okolí. Každá třída stanoví limity bezpečného hromadění tepla.
Technika pokrývá různé způsoby, jak se teplo pohybuje. Vedení jej přenáší z měděných vinutí přes izolaci do vnějšího pouzdra. Konvekce umožňuje pohybujícímu se vzduchu odvádět teplo z pevných částí.
Záření vysílá infračervené záření z horkých míst do chladnějších oblastí v okolí. Všechny tři spolupracují na designu.
Některé faktory závisí na tom, kam umístítetransformátor. Ve vysokých nadmořských výškách snižuje řidší vzduch chladicí výkon, takže snižujete nebo přidáváte větší kapacitu. Horké prostředí znamená, že potřebujete extra marže nebo lepší zabudované systémy.
Prach nebo znečištění vyžadují filtry nebo utěsněná pouzdra na úrovni IP54 nebo vyšší. Ty chrání, ale mohou zpomalit proudění vzduchu dotykem.
Instalace má velký význam pro udržení účinného chlazení. Musíte ponechat správnou vzdálenost od stěn a vybavení, aby se vzduch volně pohyboval. Nastavení místnosti vyžaduje větrací otvory, které dobře odvádějí teplo, zejména u více než jedné jednotky.
Občasné čištění vzduchových cest a povrchů udržuje výkon na požadované úrovni. Přeskočte to a věci časem trpí.
