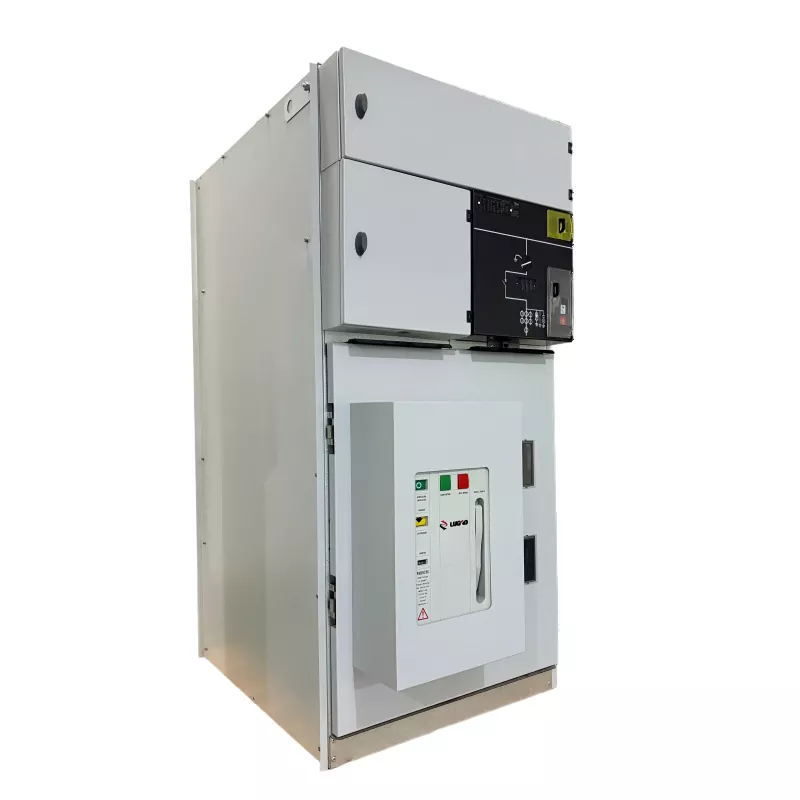

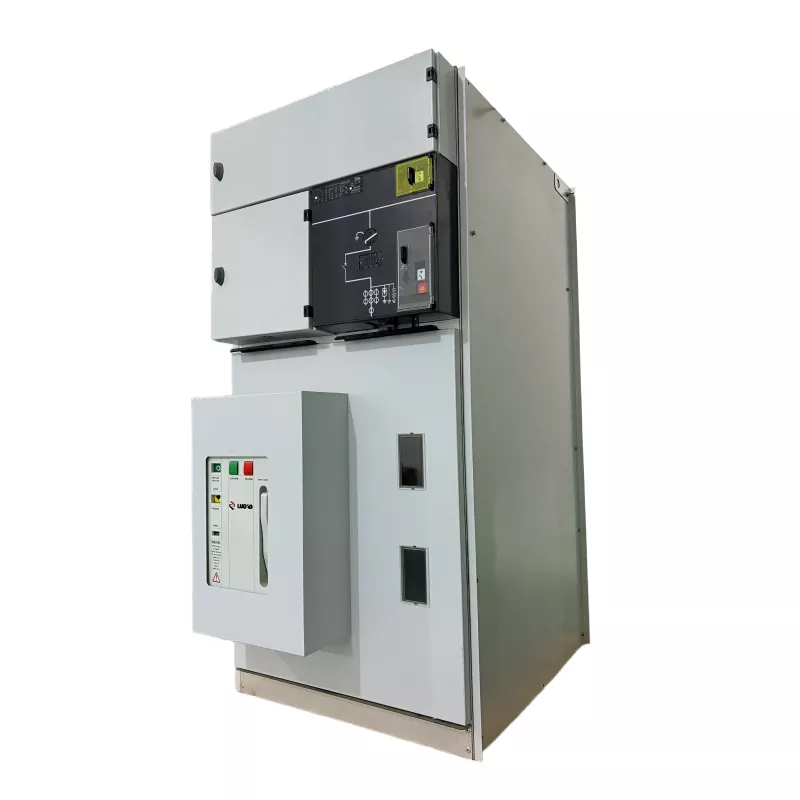

Rozváděčový panel vnitřní plynem izolované kruhové hlavní jednotky s VCB

Jako profesionální výrobce bychom vám rádi poskytli vysoce kvalitní rozváděčový panel vnitřní plynem izolované kruhové hlavní jednotky s VCB. Jedná se o kompaktní distribuční zařízení středního napětí navržené pro spolehlivé řízení napájení, ochranu a spínání v moderních elektrických sítích. Integruje technologii vakuového vypínače (VCB) s konstrukcí rozváděče izolovaného plynem, což zajišťuje bezpečný a efektivní provoz ve vnitřním prostředí.

Tento typkruhová hlavní jednotka (RMU)je široce používán ve vysokonapěťových distribučních systémech pro připojení, ochranu a izolaci elektrických obvodů. S utěsněnou plynovou izolací a technologií vakuového přerušení nabízí rozváděčový panel vnitřní plynem izolované kruhové rozvodny s VCB vynikající výkon při zhášení oblouku, silné izolační schopnosti a minimální požadavky na údržbu.

Hlavní technické parametry

Žádný.	Položka		Jednotka	Parametry
1	Jmenovité napětí		kV	12	24	36	40.5
2	Jmenovitý proud		A	630/1250
3	Jmenovitá frekvence		Hz	50/60
4	1-minutové výkonové frekvenční výdržné napětí	Celková hodnota	kV	42	55	80	95
		Bod zlomu		48	65	95	110
5	Odolné napětí bleskového impulsu	Celková hodnota	kV	75	125/150	170	95
		Bod zlomu		85	150/160	185	215
6	Jmenovitý krátkodobý výdržný proud	Hlavní okruh	kA	25/2s
		Uzemňovací obvod		25/2s
7	Jmenovitý špičkový výdržný proud		kA	63			50
8	Jmenovitý přenosový proud		A	1300~1700
9	Jmenovitý vypínací proud při zavírání zátěže		A	630
10	Jmenovitý vypínací proud nabíjení kabelu		A	50/10
11	Vypínací proud transformátoru bez zátěže		A	20
12	Kabel nabíjecí zem Fault Breaking Current		A	100			80
13	Jmenovitý zkratový vypínací proud		kA	20
14	Jmenovitý zkratový uzavírací proud		kA	63			50
15	Třída ochrany			IP3X
16	Životnost spínače zátěže		Čas	5000
17	Životnost uzemňovacího spínače		Čas	5000

Technické specifikace

Hlavní elektrické parametry

• Jmenovité napětí: 12kV / 24kV / 36kV
• Jmenovitá frekvence: 50Hz / 60Hz
• Jmenovitý proud: 630A – 1250A
• Zkratový vypínací proud: až 25 kA
• Výkon Odolné napětí frekvence: ≥ 42 kV
• Odolné napětí bleskového impulsu: ≥ 75 kV

Strukturální vlastnosti

• Plynem izolovaný kompaktní design rozváděče
• Integrovaný vakuový jistič (VCB)
• Plně utěsněná konstrukce nádrže pro vysokou spolehlivost
• Modulární konfigurace pro flexibilní distribuci energie
• Vhodné pro vnitřní instalaci

Aplikace

TheRozváděčový panel vnitřní plynem izolované kruhové hlavní jednotky s VCBje široce používán ve vysokonapěťových distribučních sítích, kde je vyžadováno spolehlivé spínání a ochrana.

• Městské rozvodné sítě
• Průmyslové napájecí systémy
• Komerční budovy a obytné komunity
• Železniční a dopravní infrastruktura
• Těžební a hutní průmysl
• Projekty přenosu a distribuce energie
• Připojení k obnovitelné energetické síti

Klíčové vlastnosti

• Konstrukce uzavřeného vakuového jističe– TheRozváděčový panel vnitřní plynem izolované kruhové hlavní jednotky s VCBpoužívá pevný utěsněný vakuový vypínač instalovaný v plynové komoře z nerezové oceli. Tato konstrukce eliminuje jiskření v hlavním obvodu a zajišťuje dlouhou elektrickou životnost s vysokou spolehlivostí izolace.
• Plně utěsněná a bezúdržbová konstrukce– Všechny vysokonapěťové komponenty, jako jsou přípojnice, odpojovací spínače, VCB a proudové transformátory, jsou uzavřeny uvnitř utěsněné plynové nádrže, která je chrání před prachem, vlhkostí a vnější kontaminací.
• Kompaktní struktura– Integrovaný design výrazně snižuje instalační prostor, takže je ideální pro vnitřní rozvodny, prefabrikované rozvodny a projekty s omezeným prostorem v elektrické místnosti.
• Vysoká provozní bezpečnost– Vybaveno systémem mechanického blokování s pěti pojistkami a směrovým kanálem pro odlehčení tlaku, aby se zabránilo nesprávné obsluze a zajistil bezpečný provoz systému.
• Inteligentní kompatibilita distribuce– Vyhrazená rozhraní pro elektrický provoz a automatizaci umožňují snadnou integraci do moderních inteligentních distribučních sítí, podporovaných přísnou kontrolou kvality a spolehlivými výrobními standardy Lugao.

Proč si vybrat Lugao

• Profesionální výrobce – Síla Lugaose specializuje na vysokonapěťová a vysokonapěťová zařízení pro přenos a rozvod elektrické energie.
• Pokročilá výrobní technologie– Přesné výrobní procesy a komplexní testovací systémy zajišťují spolehlivost produktu.
• Přísná kontrola kvality– Vnitřní rozváděčové rozváděčové rozváděčové jednotky izolované plynem s VCB splňují mezinárodní normy, včetněCertifikace ISO9001, SGS, CCC a CE.
• Zkušenosti z oboru– Léta odborných znalostí v oblasti suchých transformátorů, olejových transformátorů a zařízení pro rozvod energie.
• Globální aplikace– Řešení Lugao jsou široce používána v energetických sítích, průmyslu, dopravě a infrastrukturních projektech po celém světě.
• Technická podpora– Profesionální servisní tým poskytuje technické poradenství a dlouhodobou podporu pro globální zákazníky.

FAQ

1. Jaká je hlavní funkce rozváděče vnitřní plynem izolované kruhové hlavní jednotky s VCB?

TheRozváděčový panel vnitřní plynem izolované kruhové hlavní jednotky s VCBje určen pro rozvody elektrické energie středního napětí. Poskytuje spolehlivé spínání, ochranu a izolaci elektrických obvodů, zajišťuje stabilní napájení a bezpečný provoz v městských sítích, průmyslových zařízeních a rozvodnách.

2. Jaké jsou výhody použití vakuového jističe (VCB) v RMU?

Vakuový jistič nabízí vynikající schopnost zhášení oblouku, dlouhou elektrickou životnost a minimální požadavky na údržbu. Při integraci do konstrukce RMU izolované plynem zlepšuje spolehlivost spínání, provozní bezpečnost a celkovou životnost zařízení.

3. Kde se obvykle instaluje rozváděčový panel vnitřní plynem izolované kruhové hlavní jednotky Lugao s VCB?

Je široce instalován ve vnitřních prostředích distribuce energie, jako jsou kompaktní rozvodny, průmyslové závody, komerční budovy, obytné komunity, železnice a distribuční systémy obnovitelné energie, kde je vyžadována prostorová efektivita a vysoká spolehlivost.

4. Proč zvolit Lugao pro plynové izolacerozvaděč RMU?

Lugao poskytuje spolehlivé zařízení pro distribuci energie podporované pokročilou výrobní technologií, přísnou kontrolou kvality a mezinárodními certifikacemi včetně ISO9001, SGS, CCC a CE. Díky rozsáhlým odborným znalostem v oblasti transformátorů a energetických zařízení poskytuje Lugao stabilní výkon, dlouhou životnost a profesionální technickou podporu pro globální projekty energetické infrastruktury.
