Transformátorydát dohromady všechny druhy pečlivě vybraných materiálů. Každý z nich je vybrán pro své elektrické, magnetické, tepelné nebo mechanické vlastnosti. Mix v transformátoru vytváří rovnováhu mezi tím, jak dobře funguje, jak spolehlivý zůstává a kolik to stojí. Výběr materiálu skutečně utváří jeho celkovou funkci a životnost.
Jádro v transformátoru používá speciální elektrotechnickou ocel. Tato ocel vede magnetický tok docela efektivně.
●Hliníkové slitiny se objevují na místech, kde na ceně hodně záleží. Poskytují asi 61 procent objemové vodivosti mědi. Hmotnostně je to jen 30 procent. Aby odpovídaly aktuální kapacitě, potřebují zhruba 1,6násobek plochy průřezu. Pozitivní je, že šetří hmotnost a snižují náklady na suroviny.
●Amorfní kov, stejně jako Metglas, slouží jako další možnost pro opravdu vysoce účinná nastavení. Je to rychle tuhnoucí slitina, obvykle železo s borem a křemíkem. Bez krystalické struktury snižuje ztráty v jádře o 60 až 70 procent ve srovnání s běžnou ocelí. Přesto stojí více materiálu. Bývá také mechanicky křehký.
●Laminace tvoří jádra. Stohují tenké plechy, obvykle o tloušťce 0,23 až 0,35 milimetrů. Izolace pochází z keramických nebo fosfátových povlaků. Ty zabraňují vířivým proudům mezi vrstvami.
Vinutí potřebuje materiály, které dobře vedou elektrický proud. Vyžadují také pevnou mechanickou pevnost.
●Elektrolytická houževnatá měď neboli ETP vede u vinutí. Dosahuje 100 až 101 procent mezinárodního standardu žíhané mědi pro vodivost. Jeho tažnost umožňuje vytvářet složité tvary vinutí. Oproti hliníku má lepší mechanickou pevnost. To pomáhá efektivněji zvládat zkraty.
●Hliníkové slitiny se objevují na místech, kde na ceně hodně záleží. Poskytují asi 61 procent objemové vodivosti mědi. Hmotnostně je to jen 30 procent. Aby odpovídaly aktuální kapacitě, potřebují zhruba 1,6násobek plochy průřezu. Pozitivní je, že šetří hmotnost a snižují náklady na suroviny.
● Izolace na vodičích zahrnuje papírové obaly, jako jsou sulfátové nebo tepelně vylepšené typy. Polyester, jako je Dacron, nebo polyamid jako Nomex také fungují. Izolují zatáčku za zatáčkou. Často je impregnuje lak nebo pryskyřice pro extra ochranu.
Nastavení vrstvené izolace zabraňuje elektrickému průrazu.
●Materiály na bázi celulózy tvoří hlavní pevnou izolaci. Kraftový papír a lepenka se hodí. Někdy se zlepšují aromatickými polyamidy pro tepelnou odolnost. Porézní struktura umožňuje oleji nebo pryskyřici úplně vsáknout.
●Liquid Insulation tyčinky s minerálním olejem jako obvyklou volbou. Přírodní a syntetické estery získávají půdu pro lepší požární bezpečnost a šetrnost k životnímu prostředí. Tyto kapaliny se mohou pochlubit dielektrickou pevností přes 30 kilovoltů. Ty na bázi esterů mají body vzplanutí nad 300 stupňů Celsia.

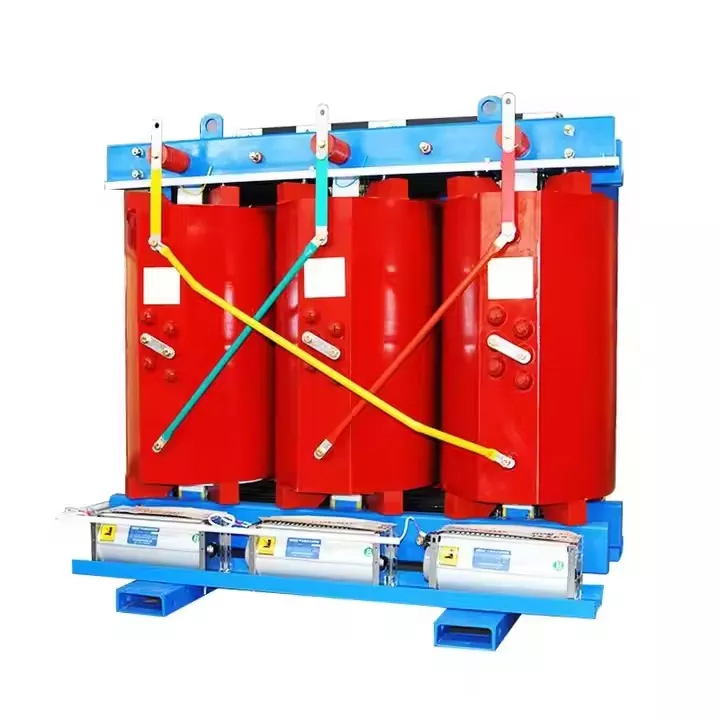

● Rukojeť z pevných odlévacích materiálůsuché transformátory.Vinutí obalují epoxidové nebo polyesterové pryskyřice. Nabízejí mechanickou podporu a ochranu před okolním prostředím. Částečný výtok zůstává pod 5 pikokulomby.
●Nádrž a kryt používají uhlíkovou ocel, často třídy ASTM A36. Nátěry odolávají korozi pro venkovní použití. Hermeticky uzavřené verze mohou jít s nerezovou ocelí. Radiátory jsou také z uhlíkové oceli. Vnitřní přepážky usměrňují tok oleje.
●Pro běžné aplikace se pouzdra často lepí na porcelán. Polymerní typy, jako je silikonová pryž, nasávají páru pro nižší hmotnost a odolnost proti vandalismu. Uvnitř jsou vodiče měděné. Dostávají stříbro nebo cínování.
●Systémy konzervátorů jsou vyrobeny z oceli. Pružné membrány, jako je nitrilový kaučuk nebo fluoropolymer, chrání olej před venkovním vzduchem.
●Chladicí zařízení zahrnuje ventilátory s hliníkovými lopatkami. Motory používají konstrukce s kuličkovými nebo kluznými ložisky. Hodnotí za nonstop běh. Oběžná kola čerpadla v sestavách s nuceným oběhem oleje bývají z bronzu nebo nerezové oceli.
●Přetlaková zařízení obsahují membrány z nerezové oceli nebo speciálních polymerů. Praskají při přesném tlaku.
●Silika Gel proniká do průduchů. Často obsahuje indikátor chloridu kobaltnatého. To se posouvá z modré do růžové, protože absorbuje vlhkost.
●Monitorovací senzory používají ke kontrole teploty platinové odporové teploměry PT100 nebo PT1000. Piezorezistivní nebo kapacitní typy zvládají monitorování tlaku.
●Impregnační laky na bázi polyesteru, epoxidu nebo polyuretanu. Chrání před vlhkostí a dodávají mechanickou stabilitu.
●Lepidla a tmely pocházejí ze silikonových, polyuretanových nebo butylových sloučenin. Těsní těsnění a lepí díly.
●Povrchové úpravy aplikují základní nátěry bohaté na zinek. Následují polyuretanové vrchní nátěry pro ochranu proti korozi. Tloušťka suchého filmu se obvykle pohybuje od 150 do 250 mikrometrů.
Výběr materiálů ve výrobě transformátorů ukazuje sto let neustálého vylepšování. Zvažují elektrické potřeby s mechanickými, tepelnými, environmentálními a nákladovými faktory. Vlastnosti v každé části ovlivňují efektivitu, která může dosáhnout více než 99,7 procenta. Ovlivňují životnost, často 25 až 40 let. S tím souvisí i dopad na životní prostředí. Věda o materiálech řídí pokrok v technologii transformátorů. Novější designy se přiklánějí k udržitelným možnostem. Roli hrají recyklovatelné kovy, biologicky odbouratelné tekutiny a odolná izolace. Tento posun ukazuje na oběhové hospodářství v průmyslu.
