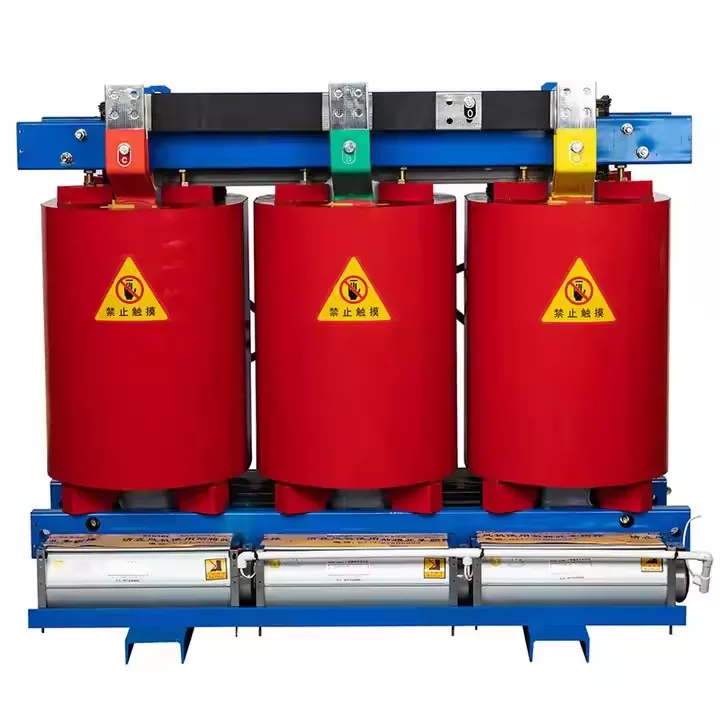

Rutinní testy jsou kontroly kvality každého transformátoru. Každý transformátor prochází rutinními testy. Účelem je potvrdit, že základní výkon splňuje požadavky na design.
K ověření poměru závitů každého vinutí se používají testy poměru otáček a vztahu vektoru napětí. Kontroluje také konfiguraci sledu fází, tj. skupinu připojení. Zaměstnanci používají pro testování můstek poměru otáček. Na nízkonapěťovou stranu přivedou třífázové nebo jednofázové napětí a poté změří napětí na svorkách vysokonapěťové strany. Analyzovány jsou také fázové úhly.
Testy stejnosměrného odporu vinutí se používají ke kontrole připojení vodičů, pájení a kontaktů přepínače odboček. Poskytuje počáteční data pro výpočty nárůstu teploty a diagnostiku poruch. Tento úkol lze provést pomocí mikroohmmetru nebo zkoušečky stejnosměrného odporu. Měření se provádějí v každé poloze kohoutku. Výsledky jsou pro spravedlivé srovnání převedeny na stejnou hodnotu teploty.
Test impedančního napětí a ztráty zátěže měří impedanci nakrátko. Sleduje také ztráty zatížení způsobené odporem vinutí a rozptylovými účinky. Tento test se provádí při jmenovitém proudu. Tyto informace pomáhají odhadnout zkratový proud a provozní náklady systému. Postup je následující: Zkratujte jedno vinutí (obvykle nízkonapěťové vinutí). Na druhé vinutí použijte nižší napětí. Pomalu zvyšujte proud na jmenovitou hodnotu. Zaznamenejte hodnotu napětí v tomto bodě jako impedanční napětí. Současně zaznamenejte hodnotu výkonu jako ztrátu zátěže.
Test ztráty naprázdno a proudu naprázdno kontroluje magnetizační charakteristiky jádra. To zahrnuje ztrátu hystereze a ztrátu vířivých proudů při jmenovitém napětí a frekvenci. Posuzuje kvalitu výroby jádra a kvalitu plechů z křemíkové oceli. Přiveďte jmenovité napětí na jedno vinutí. Druhé vinutí nechte otevřené. Změřte vstupní výkon pro měření ztráty naprázdno. Současně zkontrolujte proud naprázdno.
Testy izolačního odporu a poměru absorpce se používají k vyhodnocení hlavního izolačního výkonu mezi vinutími, včetně izolace vůči zemi. Navíc dokáže detekovat vlhkost nebo znečištění v izolačním materiálu. Tento test mohou provádět testery izolačního odporu, jako jsou megohmetry nebo testery na bázi tyristorů. Odpor se měří v nastavených časových bodech (např. 15 sekund a 60 sekund). Výsledek měření se nazývá absorpční poměr, který odráží suchost izolačního materiálu.
Zkouška výdržného napětí napájecí frekvence se používá ke kontrole krátkodobé pevnosti hlavního izolačního materiálu. Tato zkouška se provádí při přepětí napájecí frekvence a jejím cílem je ověřit celkový výkon izolačního materiálu. Během testu je aplikováno střídavé napětí mnohem vyšší, než je jmenovitá hodnota. Například 85 kV je aplikováno na 35 kV zařízení po dobu jedné minuty. Místo testu může být mezi vinutím a zemí nebo na obou koncích vinutí. Pokud nedojde k poruše nebo přeskoku, test je považován za 合格 (kvalifikovaný).
Testy indukovaného napětí a částečného výboje se používají ke kontrole izolačního výkonu mezi závity, vrstvami a fázemi ve vinutí. Dokáže detekovat vnitřní úrovně částečného vybití pod vysokým napětím. Zkušební frekvence by měla být zvýšena na 100 až 250 Hz, aby se zabránilo saturaci jádra. Při indukčním testování se na vinutí aplikuje dvojnásobek jmenovitého napětí. Současně se používá detektor částečného výboje. Hladina vybití je monitorována. Úroveň vybíjení je obvykle třeba udržovat pod 500 pC nebo dokonce nižší.
Typové testování poskytuje komplexní kontrolu na vzorové jednotce modelu. Prokazují, že konstrukce odolá všem plánovaným provozním podmínkám.
● Test nárůstu teploty Test nárůstu teploty potvrzuje, že nárůst teploty vinutí, oleje a jádra zůstává v mezích. Tato zkouška se provádí při jmenovité zátěži pro ověření dlouhodobé tepelné stability. Jmenovitý proudový úbytek je generován ve vinutí metodou zkratu. To simuluje stav zatížení. Proces zahřívání pokračuje, dokud není dosaženo rovnováhy, obvykle trvá několik hodin. Teplota oleje se měří přímo. Průměrný nárůst teploty vinutí se vypočítá pomocí odporové metody.
● Test impulsů blesku Test impulsů blesku simuluje dopad bleskového přepětí na izolaci. Testuje schopnost zařízení odolat náhlé zátěži vysokým napětím. Standardní bleskové přepětí se aplikuje pomocí generátoru impulsů. Tyto rázy trvají 1,2 wattu, přibližně 50 mikrosekund. K dopadu na svorky vinutí se používají rázy plné vlny a chopper. Změny tvaru vlny se zaznamenávají, aby se zjistilo poškození izolace.
Měření hladiny akustického tlaku a test odolnosti externího napájecího kmitočtu
Testování odolnosti externího napájecího kmitočtu se zaměřuje na externí komponenty. To zahrnuje průchodky a uzemnění vysokonapěťového vinutí. Test se provádí ve vlhkém nebo znečištěném ovzduší. Ve venkovním prostředí je mezi živé a uzemněné části aplikováno vysokofrekvenční napětí.
Speciální testy mohou být provedeny pro hloubkové kontroly na základě potřeb uživatele nebo speciálního nastavení. Tyto zkoušky jsou doplňkové podle specifických požadavků nebo podmínek.
Měření hladiny zvuku se používá ke sledování hluku při provozu naprázdno i při zatížení. Je ideální pro místa citlivá na zvuk, jako jsou městské nebo obytné oblasti.
Testování odolnosti proti zkratu se používá k ověření mechanické pevnosti a strukturální odolnosti. To odolává obrovským elektromagnetickým silám vznikajícím při náhlých poruchách. V laboratoři nebo certifikačním středisku je na jedné straně zkoušky zkratu přiloženo napětí. Na druhé straně je aplikován zkratový proud. Proud dosáhne desetinásobku jmenovité hodnoty. Test je držen po nastavenou dobu, například dvě sekundy. ● Měření impedance nulové sekvence: Měření impedance nulové sekvence poskytuje data pro zemní ochranu sítě. Pomáhá také při výpočtech stability.
Analýza frekvenční odezvy generuje charakteristické křivky vinutí. To může detekovat skryté mechanické změny, jako je posunutí nebo uvolnění, po přepravě nebo použití.
Všechny tyto testy se řídí přísnými směrnicemi a tento hierarchický systém kontroluje od komponent až po kompletní jednotku. Filtruje vady při výrobě. Před spuštěním poskytuje uživateli informace o výkonu. Stanovuje měřítko pro nepřetržitou kontrolu a údržbu. Tento přístup řídí spolehlivosttransformátorpo celý svůj životní cyklus.
