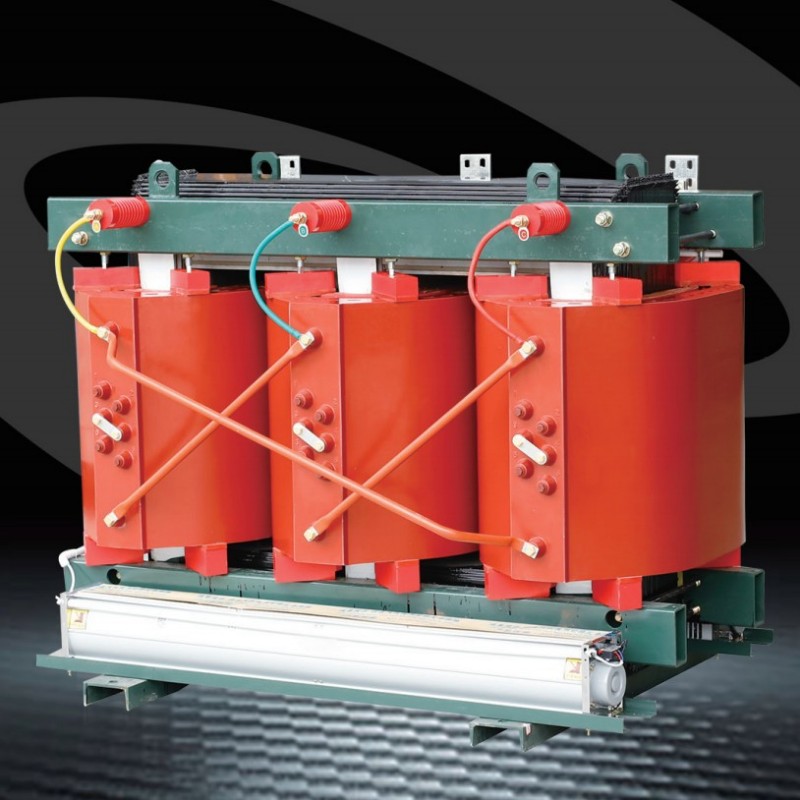

Komplexní průvodce po SC (B) 13–20-10 kV Transformátory typu suchého typu Resine

Na rozdíl od tradičníhoTransformátory ponořené olejem, SC (B) 13–20-10KV odlité pryskyřice suché typ transformátoru využívá technologii lití epoxidové pryskyřice k předefinování výkonnostních standardů, což z něj činí nepostradatelnou volbu pro kritickou infrastrukturu a městské nastavení.

Bližší pohled na model: SC (B) 13–20-10KV

Před prozkoumáním jeho funkcí dekódujme název modelu:

S: představuje třífázový transformátor („S“ znamená „třífázu“ v čínštině).

C: Označuje izolaci licího pryskyřice, klíčovou technologii, která zajišťuje požární bezpečnost a trvanlivost.

(B): Označuje nízkonapěťovou fólii, která se vyskytuje fólii, volbu konstrukce, která řeší běžné problémy v tradičních cívkách s vázaným drátem.

13: Návrhové sériové číslo, které odráží pokročilé inženýrské iterace pro zlepšení účinnosti.

: Hodnocená kapacita se pohybuje od 50 kVa do 3150 kVa.

20-10 kV: Úroveň bočního napětí s vysokým napětím.

Jaké jsou provozní podmínky pro SC (B) 13–20-10 kV odlité pryskyřice suché typy?

● Instalační nadmořská výška: nepřesahující 1000 m nad hladinou moře;

● Vlny napájení napájecího napětí: Podobně jako sinusová vlna;

● Symetrie vícefázového napájecího napětí: napájecí napětí připojená k vícefázovému transformátoru by měla být přibližně symetrická;

● Okolní teplota: maximální teplota vzduchu +40 ° C; Maximální denní průměrná teplota +30 ° C; Maximální roční průměrná teplota +20 ° C; Minimální teplota vzduchu -25 ° C (použitelné na vnitřní transformátory).

Co dělá lity pryskyřice suchý typ transformátory speciální?

● Core

1. Jádro je postaveno z listů křemíkonové oceli válcované na studené s vysokou magnetickou propustností, vynikající orientací zrna a 45 ° plně nakloněných stupňových kloubů. Jádro využívá speciální strukturu tahové desky s čtvercovou trubicí, s nohama jádra vázané izolační páskou. Povrch jádra je potažen speciální pryskyřicí, aby se zabránilo vlhkosti a rzi, což účinně snižuje ztráty bez zatížení, proud bez zatížení a šum jádra.

2.Safe, retardant plamene a bez znečištění, může být nainstalován přímo v zatížení.

3. Údržba bez údržby, snadno se instaluje a nízké celkové provozní náklady.

4. Vysoká odolnost proti vlhkosti umožňuje normální provoz při 100% vlhkosti a může být vrácena zpět do provozu po výpadku bez předsunutí.

5. Zaručeny jsou ztráty, nízký částečný výtok, nízký šum a silný rozptyl tepla. Vybaven komplexním systémem řízení ochrany teploty, poskytuje spolehlivou jistotu pro provoz bezpečného transformátoru. Vysoká spolehlivost. Na základě operačních studií produktů již v provozu dosáhly ukazatele spolehlivosti produktu mezinárodní profesionální standardy.

● Fólie cívka

Nízkonapěťové vinutí využívá jediný kus měděné fólie, spolu s izolací třídy F, navinuto na vyhrazeném nízkonapěťovém vinutí fólii. Fóliové cívky účinně řeší významné problémy s vysokým stresem zkratu, nerovnováhy ampéru, špatného rozptylu tepla, chyb úhlu navíjecí šroubovice a nestabilní manuální svařovací kvalita spojená s nízkým napětím a produkty s vysokým proudem. Naše společnost také používá pryskyřičné zalévání a vytvrzování k vytvoření povrchové úpravy odolné vůči vlhkosti a skvrnám.

● Ovládací zařízení teploty

Transformátor využívá teploměr signálu řady BWDK. Senzor teploty je zabudován do horní poloviny nízkonapěťové cívky, automaticky detekuje a zobrazuje úroveň provozní vlhkosti každé ze tří fází. Vyznačuje se také alarm nadměrně teploty a funkce zakopnutí.

● Konverze napětí

Konektor umožňuje přeměnu napětí mezi 10 kV a 20 kV v různých pozicích a splňuje požadavky systémů 10 kV a 20 kV.

Kdo potřebuje tento transformátor?

Bezpečnost je v energetických systémech, zejména ve vysoce rizikových nebo osídlených oblastech, neegotivatelná. Transformátor SC (B) 13–20-10 kV je v tomto ohledu vytvořen tak, aby vynikal, s funkcemi, které řeší rizika požáru, vlhkost a provozní stabilitu. Požární odolná vůči epoxidové pryskyřici, izolační materiál transformátoru, je ze své podstaty retardantní. Nepoužívá toxické plyny, když jsou vystaveny vysokým teplotám a vydrží krátkodobé přehřátí bez vzpamanutí. Díky tomu je transformátor ideální pro umístění citlivá na ohně, jako jsou:

● Podzemní prostory: metro, doly a tunely.

● Veřejné budovy: Školy, nemocnice a komerční centra.

● Kritická zařízení: elektrárny, ropná pole a výškové budovy.

Na rozdíl odTransformátory ponořené olejem, neexistuje žádné riziko kontaminace půdy nebo vody před úniky - vyrovnání s moderními environmentálními standardy.

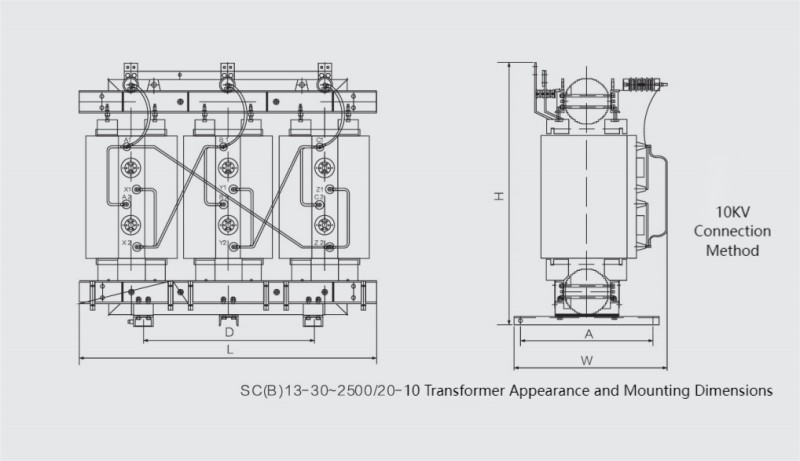

Technické specifikace: Čísla za výkonem

Abychom pochopili všestrannost transformátoru, podívejme se na klíčové technické parametry:
