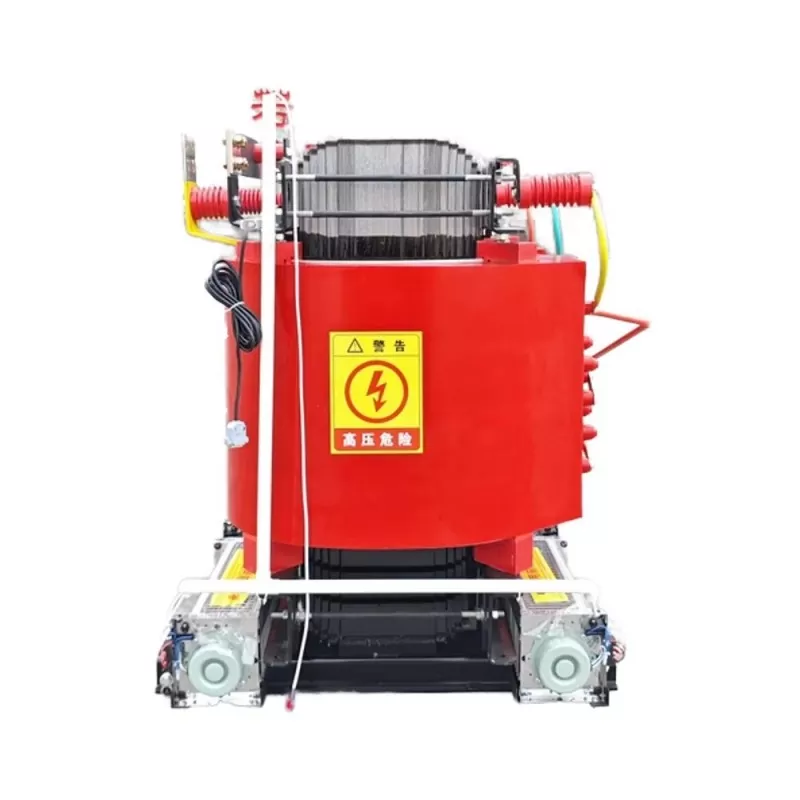

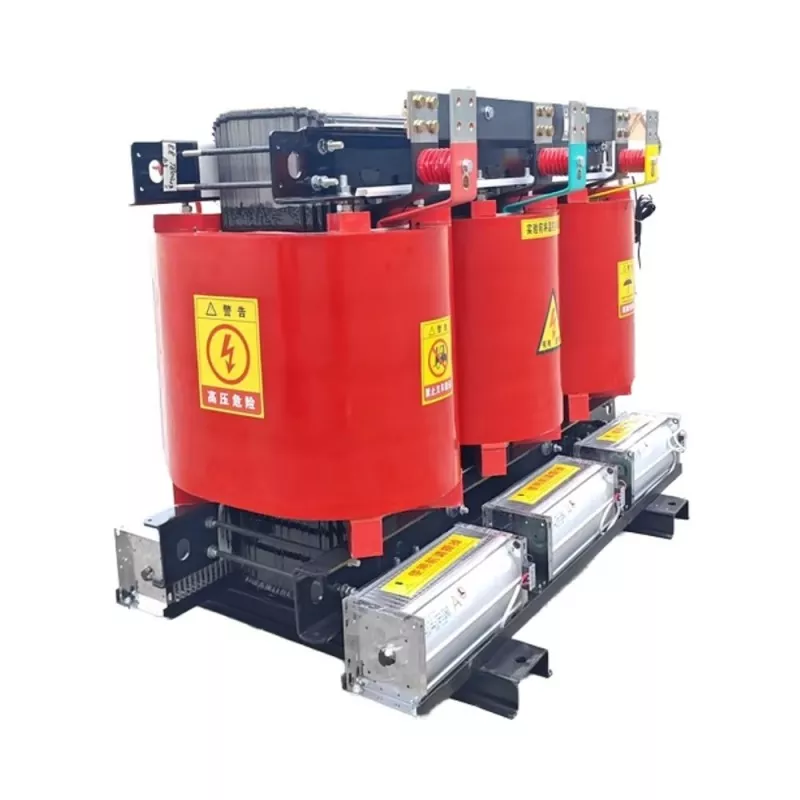

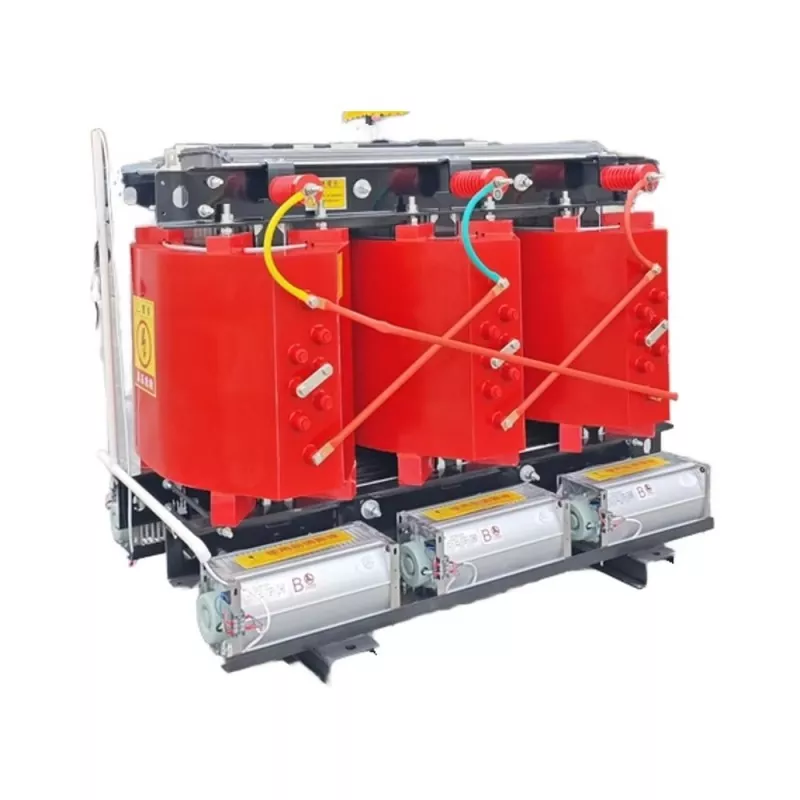

Výkonový transformátor suchého typu s toroidním děleným jádrem

Jako zkušený výrobce a dodavatel v Číně je toroidní transformátor suchého typu s rozděleným jádrem odborně vyráběn v naší továrně za dostupnou cenu. Nabízíme jak skladové, tak vlastní možnosti. Neváhejte se zeptat. LUGAO'sVýkonový transformátor suchého typu s toroidním rozděleným jádrem využívá principu elektromagnetické indukce k dosažení konverze napětí. Během provozu, když je primární vinutí nabuzeno, generuje střídavý magnetický tok, který je připojen přes jádro k sekundárnímu vinutí, čímž se indukuje elektromotorická síla. Toroidní transformátor s děleným jádrem používá jako izolační materiály epoxidovou pryskyřici nebo silikonovou pryž. Tyto materiály mají samozhášecí vlastnosti a nepředstavují bezpečnostní rizika kvůli úniku oleje. Během procesu odlévání jsou předvinuté svitky umístěny do speciálně navržených forem, následuje vstřikování směsi epoxidové pryskyřice a ohřev pro vytvrzení. Tato struktura nabízí vysokou mechanickou pevnost, izoluje vnější prach a vlhkost a chrání vnitřní kovové součásti. Vysoce kvalitní silikonové ocelové plechy a vinutí jsou specifikovány jako materiály, které nabízejí výhody, jako je nízká hlučnost a nízké ztráty, díky čemuž jsou vhodné pro umístění, jako jsou kancelářské budovy, nemocnice a školy.

Transformátor suchého typu s rozděleným jádrem lze upravit podle požadavků zákazníka na jmenovité napětí, rozměry a kryty. Různé materiály s různým stupněm ochrany lze vybrat tak, aby vyhovovaly různým podmínkám prostředí. Produkty LUGAO splňují řadu mezinárodních norem, jako jsou CE a ISO, a společnost bude pokračovat v inovacích v designu, aby byly energeticky účinnější a šetrnější k životnímu prostředí.suché transformátory.

Parametr

Hodnoceno Kapacita (kVA)	Kombinace napětí			Připojení n skupina symbol	Žádný- zatížení ztráta (W)	Pod jinou izolací tepelně odolné řadové zatížení ztráta (W)			Naprázdno proud %
	H.V. (kV)	Vysoký Napětí Klepání	L.V. (kV)			130 ℃ (B) (100 ℃ )	155 ℃ (F) (120℃)	180℃ (H) (145℃)
30	6 6.3 6.6 10 10.5 11	±2x2,5 ±5	0.4	Dyn11 Yyno	130	605	640	685	2
50					185	845	900	965	2
80					250	1160	1240	1330	1.5
100					270	1330	1415	1520	1.5
125					320	1565	1665	1780	1.3
160					365	1800	1915	2050	1.3
200					420	2135	2275	2440	1.1
250					490	2330	2485	2665	1.1
315					600	2945	3125	3355	1
400					665	3375	3590	3850	1
500					790	4130	4390	4705	1
630					910	4975	5290	5660	0.85
800					1035	5895	6265	6715	0.85
1000					1205	6885	7315	7885	0.85
1250					1420	8190	8720	9335	0.85
1600					1665	9945	10555	11320	0.85
2000					2075	12240	13005	14005	0.7
2500					2450	14535	15445	16605	0.7
