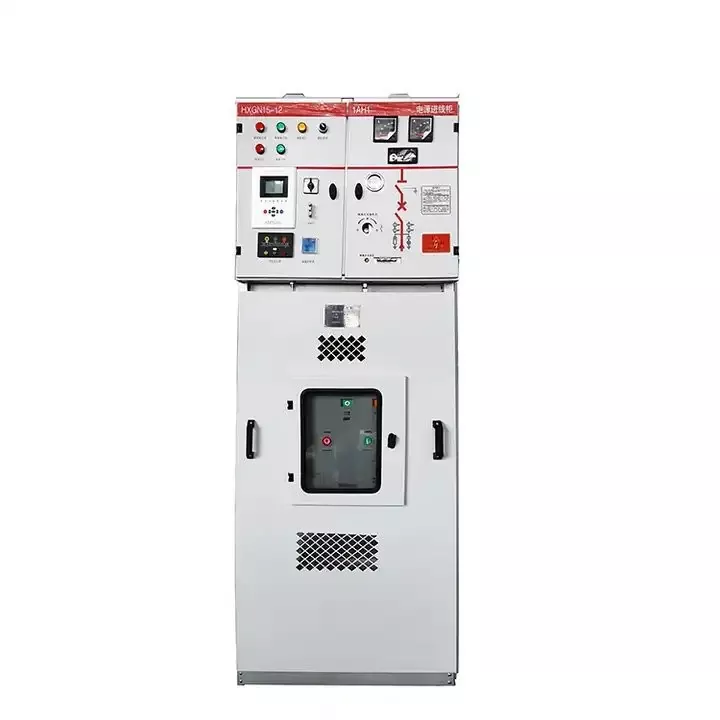

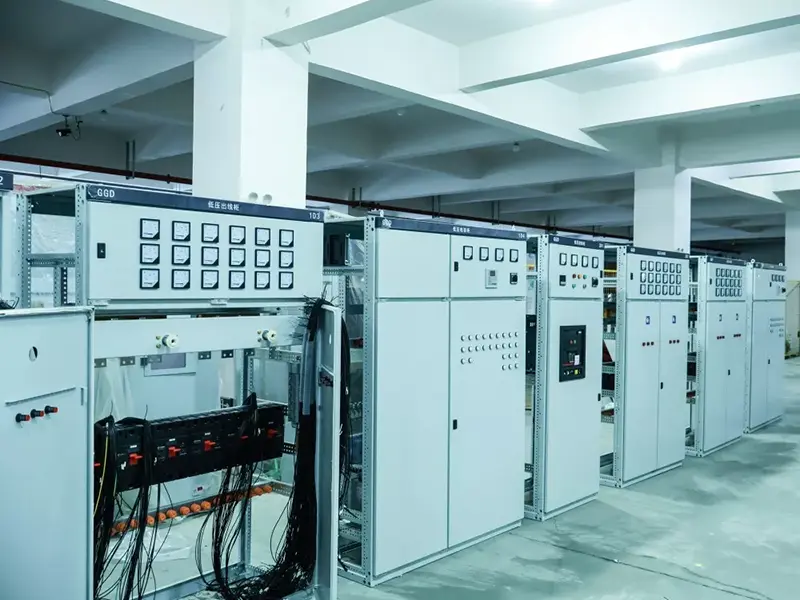

12KV Sf6 vysokonapěťový rozváděč kruhové hlavní jednotky

Jako výrobce a dodavatel v Číně nabízíme přizpůsobené rozváděče 12KV Sf6 vysokonapěťové kruhové hlavní jednotky ve vysoké kvalitě, ale za levnou cenu pro velkoobchodníky. TheVysoké napětí RMUobsahuje kovovou skříň s extrémně vysokým stupněm ochrany, která účinně zabraňuje vnikání vnější vlhkosti do skříně a prodlužuje tak životnost komponent. Celková konstrukce je pevná, takže je pro operátory pohodlná a zároveň minimalizuje potřebu časté údržby. Skříň se skládá z několika sekcí, včetně oddílu přípojnic a utěsněného prostoru pro hlavní přípojnici, přístrojového prostoru pro instalaci relé a konečně kabelového prostoru odpovědného za připojení přívodních a odchozích kabelů. Utěsněná přihrádka je vybavena spínači pro operace, jako je připojení a izolace, díky čemuž je pro obsluhu uživatelsky přívětivá.

Rozváděč 12KV Sf6 vysokonapěťové kruhové hlavní jednotky používá jako izolaci fluorid sírový, vyznačuje se relativně jednoduchou strukturou a vysokou nákladovou efektivitou. Komponenty uvnitř rozvaděče lze vybrat podle aktuálních požadavků a rozvaděče lze kombinovat do víceokruhového kruhového síťového systému. Celkový objem je poměrně kompaktní, díky čemuž je vhodný pro průmyslové parky, komerční komplexy a další oblasti.

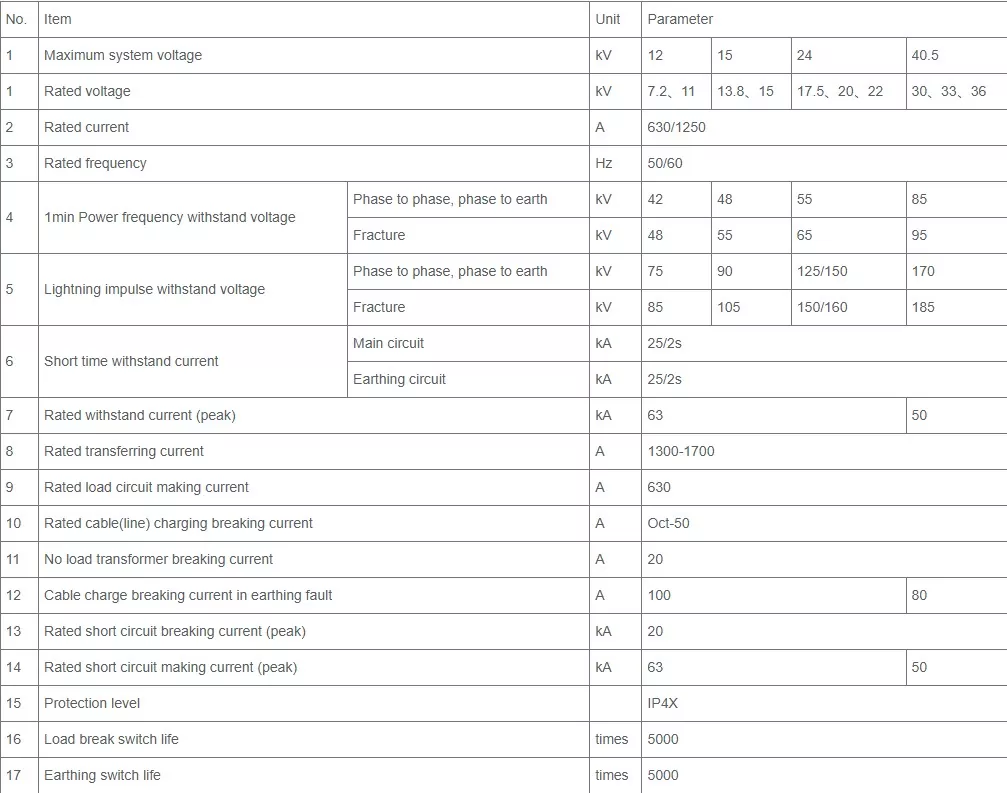

Parametr

Provozní prostředí

1. Normální rozsah provozních teplot je -40°C až +55°C. Pokud teplota překročí tento rozsah, je nutné přizpůsobení projednat se společností LUGAO.

2. Normální relativní vlhkost by měla být nižší než 95 %.

3. Standardní provozní výška je menší než 4 000 metrů.

4. Během instalace se skříň nesmí naklánět; měla by být umístěna svisle a základna vyrovnána.

5. Rozváděč nesmí být delší dobu ponořen do vody.

6. Uchovávejte mimo oblasti s chemickou korozí plynů nebo nebezpečím výbuchu.

Vlastnosti

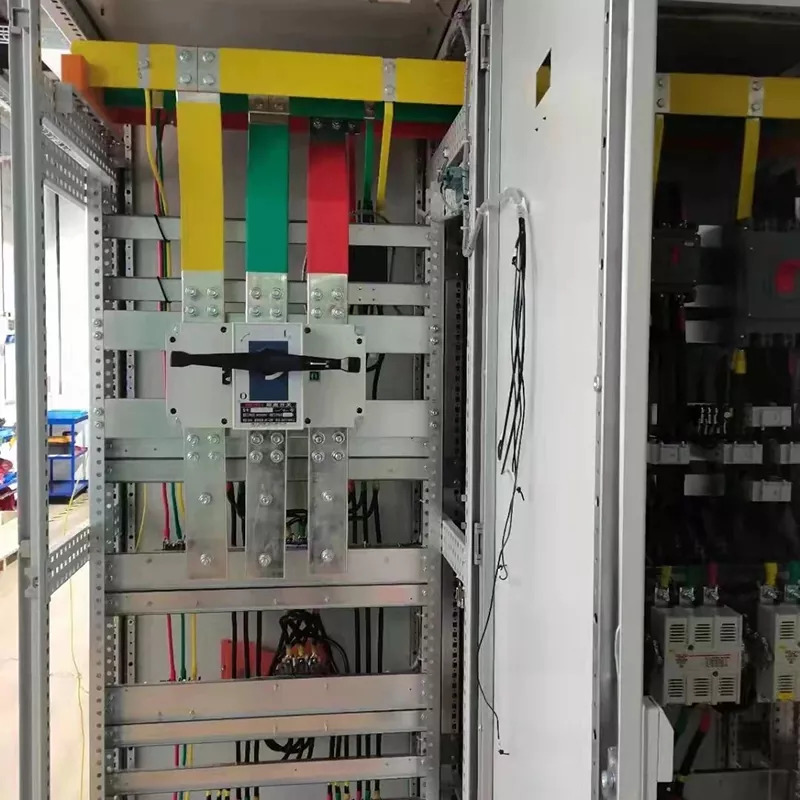

Kryt jednotky, přístupová dvířka a horní komora jsou opatřeny přesným nástřikem, který zajišťuje trvanlivý, jednotný ochranný povrch, který chrání proti korozi a mechanickému opotřebení. Všechny skříně obsahují primární zemnící přípojnici navrženou tak, aby umožňovala bezpečné uzemnění v blízkosti konstrukce skříně. Kovové součásti – včetně uzemňovacích spínačů a blokovacích mechanismů – jsou pečlivě připojeny k uzemňovací přípojnici, zatímco na šroubových spojích jsou použity měděné opletené spoje, aby byla zajištěna elektrická kontinuita a rozptyl poruchového proudu.

Ke zmírnění vnitřního přetlaku a rizik souvisejících s obloukem je do zadní konstrukce skříně strategicky integrován panel pro snížení tlaku, který je navržen tak, aby bezpečně reguloval únik plynu ve vzácných scénářích poruch. Horní oddíl přípojnic je zajištěn šrouby odolnými proti neoprávněné manipulaci, což umožňuje snadný externí přístup pro připojení přípojnic během instalace nebo údržby. Horní komora pomocných zařízení nabízí všestranné možnosti konfigurace, umístění svorkovnic, řídicích modulů a dalších komponent. Zvednutím tohoto dílčího oddělení návrh optimalizuje prostor pro systémy ochrany relé a zvyšuje provozní efektivitu.

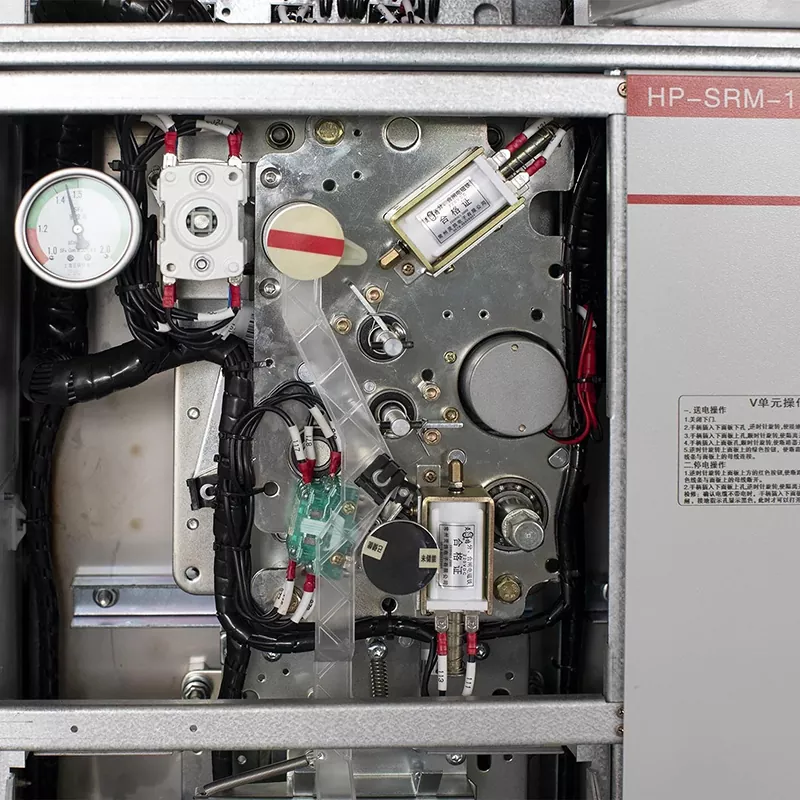

Je pozoruhodné, že odpínač zátěže a uzemňovací spínač mají modulární blokovací mechanismus, zatímco uzemňovací spínač a přístupová dvířka využívají systém pozitivního blokování. Prostřednictvím definované provozní sekvence – zavření dveří, zapnutí uzemňovacího spínače a aktivace odpínače zátěže – je dosaženo funkce automatického blokování. Tato sekvenční logika minimalizuje provozní chyby, zabraňuje neoprávněnému přístupu během ostrého provozu a posiluje celkové bezpečnostní protokoly systému, čímž zajišťuje shodu s přísnými průmyslovými bezpečnostními standardy.
