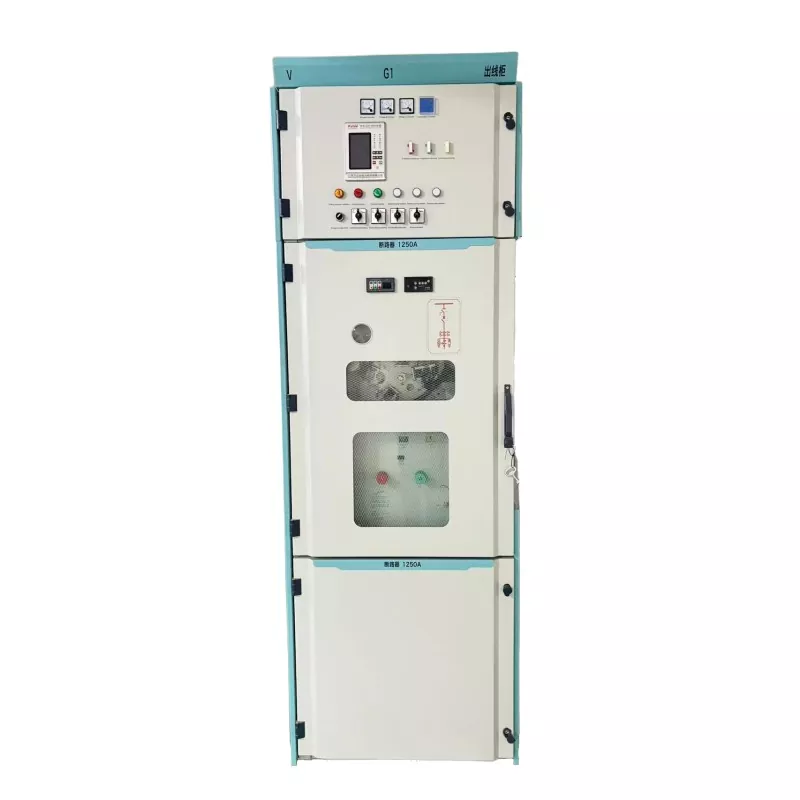

Vysokonapěťový 33KV/36KV SF6 plynem izolovaný panel RMU kompaktní distribuční rozváděč

Tento kompaktkruhová hlavní jednotka (RMU)je navržen společností Lugao tak, aby poskytoval stabilní výkon v distribučních systémech 33 kV a 36 kV. Plně utěsněná konstrukce izoluje vysokonapěťové komponenty od vnějších faktorů prostředí, jako je prach, vlhkost, solná mlha a písek, a zajišťuje tak dlouhou životnost a vysokou provozní spolehlivost.

Klíčové vlastnosti a výhody

Plně utěsněná plynová izolace

• Plyn SF6 poskytuje vynikající izolaci a výkon při zhášení oblouku.
• Vysokonapěťové komponenty jsou zcela utěsněny uvnitř nádrže z nerezové oceli.
• Chrání systém před vlhkostí, prachem a korozivním prostředím.

Bezúdržbový provoz

• Utěsněná konstrukce eliminuje běžnou údržbu vnitřních vysokonapěťových dílů.
• Během životnosti není nutné časté doplňování plynu.
• Vhodné pro drsná prostředí a dlouhodobý provoz.

Kompaktní a modulární struktura

• TheVysokonapěťový 33KV/36KV SF6 plynem izolovaný panel RMU kompaktní distribuční rozváděčvyznačuje se kompaktním půdorysem.
• Modulární konfigurace podporuje zátěžové spínače, vakuové jističe, pojistkové jednotky a měřicí moduly.
• Ideální pro instalace s omezeným prostorem.

Vysoká bezpečnost

• Mechanický blokovací systém zabraňuje nesprávné obsluze.
• Vnitřní přetlakový kanál zajišťuje bezpečné uvolnění poruchy.
• Viditelné kontrolní okénko umožňuje snadné sledování stavu jističe.

Aplikace

TheVysokonapěťový 33KV/36KV SF6 plynem izolovaný panel RMU kompaktní distribuční rozváděčje široce používán ve vysokonapěťových distribučních sítích, kde je nezbytné spolehlivé napájení.

• Městské a venkovské rozvodné sítě
• Průmyslové továrny a výrobní závody
• Komerční budovy a obytné komunity
• Železnice, stanice metra a dopravní systémy
• Těžební a energetické projekty
• Tunely, rozvodny a zařízení pro obnovitelné zdroje energie

Hlavní technické parametry

Pracovní stav

• Jmenovité napětí: 33kV / 36kV
• Instalace: Vnitřní nebo chráněné prostředí
• Okolní teplota: -25°C až +40°C
• Nadmořská výška: ≤ 2000 metrů (pro vyšší nadmořskou výšku je k dispozici speciální provedení)
• Relativní vlhkost: Denní průměr ≤ 95 %
• Při správné instalaci je vhodný do prostředí s prachem, vlhkostí nebo solnou mlhou

Jaký je rozdíl mezi RMU a spínacím zařízením?

• Ring Main Unit (RMU):Navrženo pro distribuční soustavy kruhových sítí a obvykle se používá v kompaktních vysokonapěťových aplikacích. Integruje spínací a ochranné funkce na menší ploše.
• Tradiční spínací zařízení:Větší sestavy rozvodu energie, které mohou zahrnovat více panelů, ochranná relé a komplexní řídicí systémy.
• Kompaktní design:RMU, jako je vysokonapěťový 33KV/36KV SF6 plynem izolovaný panelový kompaktní distribuční rozváděč RMU, jsou prostorově efektivnější.
• Rozsah aplikace:RMU jsou široce používány v městských distribučních sítích, zatímco rozváděče se často používají ve větších rozvodnách nebo průmyslových zařízeních.

FAQ

1. Jaké úrovně napětí podporuje vysokonapěťový 33KV/36KV SF6 plynem izolovaný panelový kompaktní distribuční rozváděč?

Zařízení je určeno pro rozvody středního napětí, běžně podporuje 33kV a 36kV aplikace v závislosti na požadavcích projektu.

2. Vyžaduje RMU častou údržbu?

Ne. Plně utěsněná konstrukce plynové izolace SF6 chrání vnitřní komponenty před znečištěním prostředím a umožňuje dlouhodobý bezúdržbový provoz.

3. Lze konfiguraci přizpůsobit?

Ano. Lugao nabízí modulární konfigurace včetně odpínačů zátěže, vakuových vypínačů, pojistkových ochranných jednotek, měřicích modulů a dalších funkčních kombinací na základě požadavků projektu.

4. Jaké informace jsou požadovány při žádosti o cenovou nabídku?

Zákazníci by měli poskytnout jmenovité napětí, požadovanou konfiguraci modulu, jmenovitý proud, jmenovitý proud proti zkratu, požadavky na ochranu a jakékoli zvláštní podmínky prostředí, jako jsou instalace ve vysokých nadmořských výškách nebo pobřežní instalace.

5. Jaké certifikace mají produkty rozváděčů Lugao?

Lugaoprodukty rozváděčů procházejí přísným testováním a splňují mezinárodní normy s certifikacemi jako CE, ISO a IEC, které zajišťují spolehlivý výkon a bezpečnost.
