Spolehlivá, rychlá a bezpečná distribuce energie je předpokladem hospodářského růstu a sociálního pokroku. V městské infrastruktuře, průmyslových zařízeních, projektech obnovitelných zdrojů energie a zavádění nouzových zdrojů energie inženýři a vývojáři projektů stále více požadují distribuční řešení, která zkracují dobu výstavby, snižují celkové riziko projektu a udržují nejvyšší úroveň provozní bezpečnosti.
Krabicová transformátorová rozvodna – také známá jako kompaktní rozvodna nebo prefabrikovaná rozvodna – odpovídá na tento požadavek továrně sestavenou, předem otestovanou jednotkou, která integruje vysokonapěťový (VN) rozváděč, distribuční transformátor a nízkonapěťové (NN) distribuční zařízení do jediného krytu odolného vůči povětrnostním vlivům. Díky eliminaci potřeby budov konvenčních rozvoden lze skříňovou rozvodnu nainstalovat na připravenou desku, napájet ji a uvést do provozu za zlomek času, který vyžaduje tradiční přístup.
Společnost Lugao Power Co., Ltd. je předním čínským specialistou na skříňové transformátorové rozvodny, který nabízí produkty evropského typu (norma IEC) i amerického typu (norma ANSI/IEEE). Díky přímému továrnímu modelu společnosti, shodě s více standardy a silným zákaznickým inženýrským schopnostem je společnost spolehlivým OEM a velkoobchodním partnerem pro dodavatele EPC, veřejné služby, průmyslové vývojáře a vlastníky projektů obnovitelné energie po celém světě.
Tato bílá kniha poskytuje komplexní technickou a obchodní analýzu krabicových transformátorových rozvoden: taxonomii produktů, technické principy, výkonnostní benchmarky, aplikační návod, shodu se standardy a metodologii rozhodování o nákupu. Je zamýšlen jako referenční dokument pro elektrotechniky, projektové manažery, profesionály v oblasti nákupu a osoby s rozhodovací pravomocí.
Očekává se, že celosvětová spotřeba energie poroste do roku 2035 o 2,4–3,1 % ročně, a to díky průmyslové expanzi, růstu městské populace, přijetí elektrických vozidel a integraci distribuovaných obnovitelných zdrojů energie. Konvenční metody výstavby rozvoden – vyžadující trvalé stavební konstrukce, prodloužené lhůty pro povolování a velké instalační čety – jsou stále více neslučitelné s rychlostí a flexibilitou, kterou vyžaduje moderní dodávka projektů.
Očekávání bezpečnosti a spolehlivosti ze strany energetických společností a regulačních orgánů mezitím stále rostou. Události, jako jsou poruchy zařízení v důsledku nedostatečné ochrany životního prostředí, výboje elektrického oblouku z nechráněných částí pod napětím a kontaminace olejem ze starších zařízení, to vše vede k posunu směrem k integrovanějším, továrně testovaným a uzavřeným distribučním architekturám.
Globální trh s kompaktními/krabicovými rozvodnami byl v roce 2023 oceněn přibližně na 13,5 miliardy USD a očekává se, že do roku 2030 poroste s CAGR 7,2–8,5 %. Mezi klíčové růstové vektory patří:
| Kraj | Hodnota 2023 | Předpověď na rok 2030 | CAGR | Klíčový ovladač |
|---|---|---|---|---|
| Asie a Tichomoří | 5,4 miliardy USD | 9,8 USD | 8,9 % | Industrializace, RE |
| Evropa | 3,1 USD B | 5,1 USD B | 7,4 % | Modernizace sítě |
| Severní Amerika | 2,6 USD B | 4,2 USD B | 7,1 % | Výměna stárnoucího infra |
| MEA a Latinská Amerika | 2,4 miliardy USD | 4,5 miliardy USD | 9,4 % | Elektrifikační programy |
Tabulka 1 – Globální trh rozvoden krabicového typu podle regionu, 2023–2030
A Krabicová transformátorová rozvodna(také označovaná jako kompaktní rozvodna, prefabrikovaná rozvodna nebo obalová rozvodna) je plně továrně smontovaná, předem otestovaná jednotka rozvodu energie, která integruje tři funkční komponenty do jediného krytu odolného vůči povětrnostním vlivům:
Tovární montáž zajišťuje, že vnitřní kabeláž, přípojnice, nastavení ochranných relé a rozhraní mezi součástmi jsou dokončeny, testovány a ověřeny před dodáním. Práce na místě se omezují na přípravu stavebních základů, ukončení kabelů VN/NN, uzemnění a napájení.
Rozvodny skříňového typu jsou široce kategorizovány do dvou konstrukčních rodin, které odrážejí odlišné inženýrské tradice a preference regionálních norem:
| Dimenze | Evropský typ | Americký typ |
|---|---|---|
| Norma | IEC 62271, IEC 60076-11 | Řada ANSI/IEEE C57, C37 |
| Přepínání MV | Vakuový rozváděč CB nebo SF₆ | Pojistka + spínač přerušení zátěže (LBS) |
| Transformátor | Suchý typ (přednostně) nebo ponořený v oleji | Ponořený do oleje (standardní) |
| Cílové oblasti | Evropa, Čína, Střední východ, Asie a Tichomoří, Afrika | Severní Amerika, Latinská Amerika, části Asie a Afriky |
Tabulka 2 – Evropský vs. americký typ: Klasifikace nejvyšší úrovně
Skříňová rozvodna evropského typu využívá modulární tříkomorové uspořádání v žárově zinkovaném nebo nerezovém krytu. Tři oddíly – VN rozváděč, transformátor a NN rozvod – jsou fyzicky odděleny vnitřními přepážkami, které zajišťují ochranu před obloukovým zkratem a umožňují nezávislý přístup pro údržbu bez odpojení sousedních sekcí od napájení.

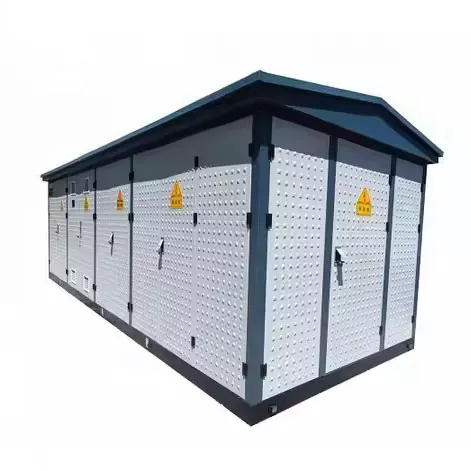

Obrázek 1 – Stanice European Type Box
Prostor MV pojme buď Ring Main Unit (RMU) nebo jednotlivé MV panely v závislosti na topologii napájení (radiální nebo kruhový podavač). Používají se dvě primární technologie rozváděčů:
| Technologie | Popis |
|---|---|
| Vakuový jistič (VCB) | Přerušuje poruchové a zatěžovací proudy ve vakuové láhvi zhášedla. Nabízí vysokou odolnost (více než 10 000 provozních cyklů), rychlé odstranění závad (<50 ms) a neobsahuje SF₆ – čím dál tím více preferovaný podle ekologických předpisů. |
| Plynem izolovaný rozváděč SF₆ (GIS) | Používá plynný fluorid sírový pro zhášení oblouku a izolaci. Extrémně kompaktní a vysoce spolehlivý. Poznámka: SF₆ je silný skleníkový plyn (GWP ~23 500) a jeho použití podléhá zpřísňujícím se ekologickým předpisům v EU i jinde. |
| Ring Main Unit (RMU) | Továrně utěsněné, plynem izolované (SF₆ nebo vakuové) spínací zařízení kombinující odpínače a ochranné pojistky v kompaktní kovové jednotce. Ideální pro distribuční sítě s kruhovým napáječem. |
VN rozváděč poskytuje všechny požadované ochranné funkce: nadproud (ANSI 51), zemní poruchu (ANSI 51N/67N) a rozdílovou ochranu tam, kde je specifikováno. Shoda s IEC 62271-200 zajišťuje klasifikaci obloukových poruch (IAC — Internal Arc Classified) pro ochranu personálu.

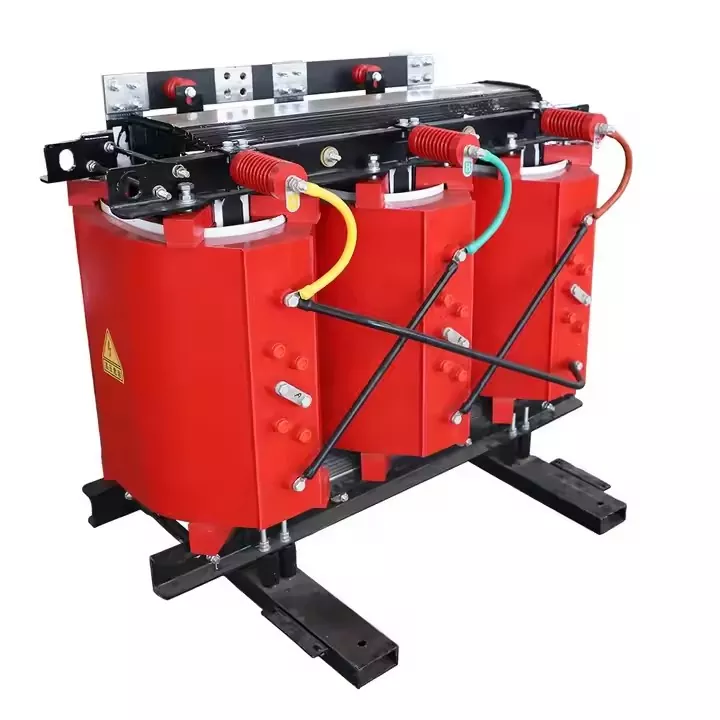

V poli transformátoru rozvodny evropského typu je nejčastěji umístěn transformátor suchého typu z lité pryskyřice (řada SCB), ačkoli se používají také jednotky ponořené do oleje. Preference suchého typu v rozvodnách evropského typu je v souladu s výhodami požární bezpečnosti kritickými pro městské, komerční a vnitřní instalace. Klíčové vlastnosti:
V oddělení NN je umístěna hlavní rozvodná deska NN s jističi (MCCB) nebo otevřenými vzduchovými jističi (ACB) na vývodech, měření energie, kondenzátory pro korekci účiníku (volitelné) a rozhraní pro vzdálené monitorování a integraci SCADA. Přípojnicové systémy jsou dimenzovány na jmenovitý proud s odpovídající odolností proti zkratu podle IEC 61439.
| Parametr | Rozsah specifikace |
|---|---|
| Jmenovitá kapacita | 100 kVA – 2 500 kVA (standard); do 6 300 kVA speciální |
| Třída napětí MV | 6 kV, 10 kV, 20 kV, 35 kV |
| Výstupní napětí NN | 0,4 kV (3P+N), k dispozici na zakázku |
| VN spínací zařízení | Vakuum CB / SF₆ RMU / Vypínač zátěže |
| Typ transformátoru | Suchá litá pryskyřice (přednostně) nebo ponořená v oleji |
| Hodnocení zkratu | 16 kA / 20 kA / 25 kA (1 s) — podle IEC 62271 |
| Třída ochrany | standard IP33D; IP44 / IP54 se zvýšeným krytím |
| Okolní teplota | standardně –25 °C až +40 °C; K dispozici je arktická verze –40 °C |
| Nadmořská výška | Standardně do 1 000 m; snížené verze až do 4 000 m |
| Platné normy | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Integrace Smart Grid | K dispozici komunikační rozhraní IEC 61850; Připraveno pro SCADA |
Tabulka 3 – Rozvodna typu European Type Box: Orientační technické specifikace
Americký typ (také označovaný jako transformátorová rozvodna s montáží na podložku nebo se smyčkovým napájením) se vyznačuje trojúhelníkovým nebo lineárním vnitřním uspořádáním, s MV spínacím oddílem a NN měřicí/distribuční sekcí přístupnými zepředu a ze stran a transformátorem ponořeným v oleji, který zabírá centrální šachtu. Vnější kryt je typicky tlustá lakovaná ocelová skříň s dveřmi odolnými proti neoprávněné manipulaci, zamykatelnými dveřmi, navržená pro instalaci na úrovni země na betonovou podložku.

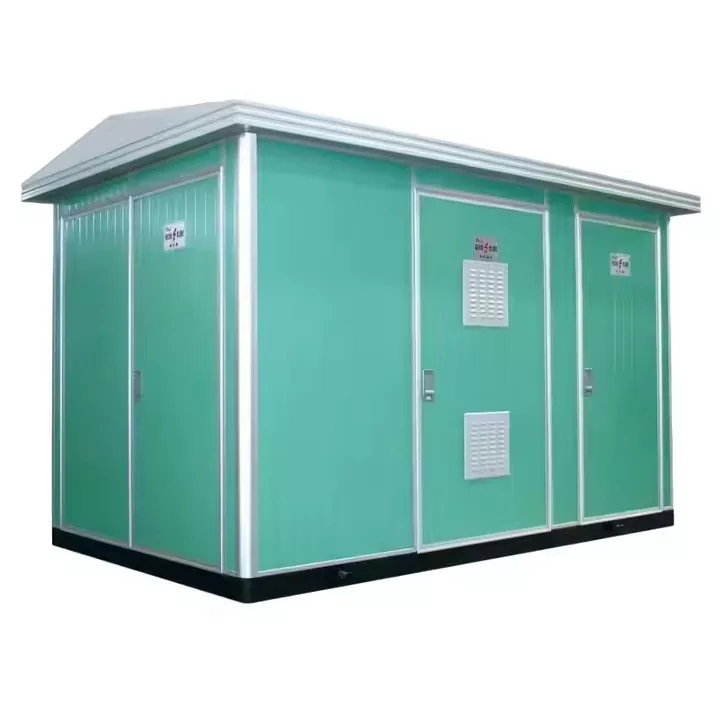

Obrázek 2 – Rozvodna American Type Box
Americký typ využívá oproti evropskému typu jednodušší, ekonomičtější konfiguraci spínání VN. Standardní uspořádání se skládá z:
Tato konfigurace nabízí přesvědčivou kombinaci jednoduchosti, hospodárnosti a spolehlivosti. Absence komplexní ochranné elektroniky snižuje zátěž údržby a požadavky na specializované dovednosti, takže se dobře hodí pro aplikace v oblastech s omezenou infrastrukturou technické pracovní síly.
Transformátor v rozvodně amerického typu je vždy olejová, utěsněná (bez konzervátoru) jednotka. Plně utěsněná konstrukce zabraňuje pronikání vlhkosti do oleje, čímž eliminuje primární příčinu degradace izolace. Klíčové vlastnosti:
Sekce NN rozvodny amerického typu je poměrně jednodušší, typicky obsahuje hlavní jistič nebo pojistkový odpojovač, zásuvku elektroměru a přípojky pro vývody NN. Lze začlenit sofistikovanější rozvody NN (více vývodů, korekce účiníku, vzdálené monitorování), ale ve standardních konfiguracích je to méně obvyklé.
| Parametr | Rozsah specifikace |
|---|---|
| Jmenovitá kapacita | 75 kVA – 2 500 kVA (standard); 3 750 kVA+ se speciálním designem |
| Třída napětí MV | 5 kV, 15 kV, 25 kV, 35 kV (třída ANSI) |
| Výstupní napětí NN | 120/240 V (jednofázové), 208Y/120 V, 480Y/277 V, nebo vlastní |
| VN spínací zařízení | Bay-O-Net / pojistka s omezením proudu + vypínač zátěže |
| Typ transformátoru | Ponořený do oleje, hermeticky uzavřený (ONAN) |
| Příloha | Silná ocel, práškově lakovaná / polyuretanová barva; odolný proti manipulaci |
| Třída ochrany | standard NEMA 3R (odolný proti dešti a plískanici); NEMA 4X volitelně |
| Design Deadfront | Ano — kolenové konektory pro dotykově bezpečné zakončení VN kabelu |
| Platné normy | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Smyčkové podávání | Standardní – dvě pozice přívodního VN kabelu (s možností smyčkového napájení) |
Tabulka 4 – Rozvodna American Type Box: Orientační technické specifikace
Zatímco oba typy produktů splňují základní cíl kompaktního, prefabrikovaného rozvodu energie, jejich konstrukční filozofie, ochranná schopnost, nákladové profily životního cyklu a optimální aplikační prostředí se podstatně liší. Níže uvedená tabulka poskytuje strukturované srovnání pro podporu rozhodování o výběru technologie.
| Kritérium | Evropský typ | Americký typ |
|---|---|---|
| MV ochrana | Plná CB ochrana s relé; vysoká diskriminace chyb | Na bázi pojistek; jednodušší, omezená selektivita poruchové zóny |
| Transformátor | Preferován suchý typ — požárně bezpečný, nenáročný na údržbu | Ponořený do oleje – robustní, nákladově efektivní, osvědčený |
| Kapitálové náklady | Vyšší (15–30 % prémie vs. americká) | Nižší — ekonomické pro projekty s omezeným rozpočtem |
| Inteligentní síť připravena | Vynikající — IEC 61850, SCADA, dálkové ovládání | Základní — omezená nativní inteligence; upgradovatelné |
| Požární bezpečnost | Vynikající (suchý transformátor, požární třída F1) | Dobrý – utěsněný olejový design; nutná protipožární opatření |
| Údržba | Velmi nízká — suchý typ nevyžaduje údržbu olejem | Střední – pravidelné monitorování stavu oleje |
| Instalace | Trochu složitější; odborné uvedení do provozu | Jednoduché, rychlé – ideální pro distribuované nasazení |
| Tolerance přetížení | Dobrý (s možností nuceného chlazení vzduchem) | Vynikající — velká olejová tepelná hmota |
| Primární standard | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Tabulka 5 — Evropská vs. americká rozvodna typu Box: Komplexní srovnání
Ani jeden typ není univerzálně lepší. Evropský typ poskytuje lepší ochranu, požární bezpečnost a škálovatelnost inteligentních sítí za prémiovou cenu, takže je optimální pro městská, komerční a regulovaná prostředí. Americký typ nabízí vynikající nákladovou efektivitu a jednoduchost nasazení pro průmyslové parky, předměstské sítě a projekty citlivé na rozpočet.
Skříň je první linií obrany pro vnitřní elektrická zařízení a představuje kritický prvek dlouhodobé spolehlivosti. Skříňové rozvodny Lugao Power používají následující konstrukční hierarchii v závislosti na typu produktu a specifikaci prostředí:
| Typ materiálu | Popis |
|---|---|
| Žárově pozinkovaná (HDG) ocel | Základní konstrukce pro všechny standardní jednotky. Zinkový povlak poskytuje vynikající odolnost proti korozi; vhodné pro obecné průmyslové a městské prostředí. Minimální vrstva zinku: 85 μm podle ISO 1461. |
| Nerezová ocel 304 / 316L | Určeno pro pobřežní, námořní, chemické aplikace nebo aplikace s vysokou vlhkostí. Třída 316L poskytuje vynikající odolnost vůči chloridům. Standard pro projektové rozvodny větrné energie na moři. |
| Kryt z hliníkové slitiny | Lehká varianta pro místa s omezením hmotnosti nebo dopravními logistickými omezeními. Eloxovaná povrchová úprava zajišťuje odolnost proti korozi bez lakování. |
| GRP / FRP kompozit | Polymer vyztužený sklem pro aplikace vyžadující nemagnetické, nevodivé kryty (např. soupravy MRI, citlivá elektronická prostředí). |
Ochrana krytu proti pevným částicím a vodě je definována kódem IP (IEC 60529). Standardní a rozšířené úrovně ochrany Lugao jsou:
| Třída IP | Úroveň ochrany | Typická aplikace |
|---|---|---|
| IP33D | Ochrana proti prachu / dešti (15° sprej) | Standardní venkovní instalace, obecné klima |
| IP44 | Odolné proti stříkající vodě ze všech směrů | Pobřežní oblasti, tropické oblasti s vysokými srážkami |
| IP54 | Ochrana proti prachu + odolná proti stříkající vodě | Prašné průmyslové prostředí, pouštní klima |
| NEMA 3R | Déšť a plískanice (norma ANSI/NEMA) | Americký typ pro projekty Severní Ameriky / ANSI |
Tabulka 6 — Třídy ochrany IP/NEMA krytu nabízené společností Lugao Power
Efektivní tepelný management uvnitř skříně je nezbytný pro zabránění předčasnému stárnutí izolace a zajištění provozu v rámci jmenovitých teplotních limitů. Rozvodny Lugao zaměstnávají:
Soulad s platnými mezinárodními a národními standardy není volitelný – je základem schvalování projektů, smluv o propojení veřejných služeb, pojistného krytí a ochrany dlouhodobé právní odpovědnosti. Produkty Lugao Power jsou navrženy, vyrobeny a testovány v souladu s úplnou maticí příslušných norem pro produkty evropského i amerického typu.
| Norma | Tělo | Rozsah |
|---|---|---|
| IEC 62271-202 | IEC | Vysokonapěťové/nízkonapěťové prefabrikované rozvodny – primární konstrukční standard pro evropský typ. |
| IEC 60076-11 | IEC | Suché výkonové transformátory — požární odolnost, klimatická/environmentální třída, izolace. |
| IEC 62271-1 / -100 / -200 | IEC | Společné specifikace pro AC spínací přístroje; AC jističe; Kovový rozvaděč AC. |
| IEC 61439-1 / -2 | IEC | Sestavy nízkonapěťových rozváděčů a řídicích zařízení — návrh a testování NN rozvaděčů. |
| ANSI/IEEE C57.12.26 | IEEE | Požadavky na olejové jednofázové distribuční transformátory namontované na podložce – americký typ. |
| ANSI/IEEE C57.12.28 | IEEE | Integrita krytu zařízení namontovaného na podložce – mechanický výkon a zabezpečení ANSI. |
| GB/T 17467 | VAK | Čínská národní norma pro vysokonapěťové/nízkonapěťové prefabrikované rozvodny (ekvivalent IEC 62271-202). |
| CE (LVD + EMC) | EU | Povinné pro výrobky uváděné na trh EU / EHP. Prokazuje shodu se směrnicí o nízkém napětí a směrnicí EMC. |
| CCC (3C) | CNCA | Čínská povinná certifikace – vyžaduje se pro regulované elektrické výrobky prodávané na čínském domácím trhu. |
Tabulka 7 — Matice shody se standardy: Rozvodny Lugao Power Box
Při pořizování pro mezinárodní projekty vždy specifikujte příslušné normy v dokumentech RFQ a požadujte ověřitelné certifikáty typové zkoušky od akreditované laboratoře třetí strany (např. KEMA, TÜV, SGS, CESI). Lugao Power udržuje aktuální protokoly o typových zkouškách a certifikační dokumentaci pro všechny standardní produktové řady a poskytuje kopie jako součást standardního balíku dokumentace pro dodávky.
Transformátorové rozvodny skříňového typu jsou rozmístěny v pozoruhodně rozmanité řadě aplikací. Následující sekce profilují primární aplikační segmenty se specifickými pokyny pro výběr typu produktu, klíčové technické požadavky a příslušné schopnosti Lugao pro každý z nich.
Komunální společnosti a městské distribuční společnosti používají skříňové rozvodny k provedení finální transformace 10–35 kV na 0,4 kV v městských prostředích, kde je nedostatek prostoru a jsou přísné estetické, hlukové a bezpečnostní požadavky. Typické scénáře nasazení zahrnují podzemní komory, nadzemní pozice kiosků a v rámci víceúrovňových parkovišť nebo suterénů budov.
Průmyslové parky a velké výrobní areály vyžadují spolehlivou, rychle rozmístitelnou infrastrukturu distribuce energie schopnou obsluhovat různá zatížení – motorové pohony, procesní vytápění, stlačený vzduch, HVAC – s vysokými koeficienty zatížení a náročnými požadavky na kvalitu energie.
Projekty solární fotovoltaické a větrné energie v užitkovém měřítku vyžadují velký počet zvyšovacích rozvoden (typicky 0,69 kV výstup měniče na 10/35 kV kolektorovou síť). Ekonomika a harmonogram těchto projektů jsou vysoce citlivé na náklady na zařízení a časovou osu instalace – obě oblasti, kde skříňové rozvodny nabízejí rozhodující výhody oproti konvenční konstrukci rozvoden.
Hlavní rozvoj infrastruktury – letiště, námořní přístavy, systémy metra/železnice, stadiony, datová centra a úpravny vody – vyžaduje spolehlivou primární distribuci energie s dobře definovanými požadavky na dostupnost a údržbu. Skříňové rozvodny slouží jako primární rozvodny a sekundární rozvodny v rámci distribuční sítě lokality.
Stavební projekty, operace obnovy po havárii, velké akce a vojenské nasazení – to vše vyžaduje přenosnou, rychle rozmístitelnou infrastrukturu distribuce energie. Skříňové rozvodny namontované na smyku nebo na přívěsu poskytují plnou distribuční schopnost s minimální přípravou místa.
| Krok | Aktivita | Klíčové otázky a úvahy |
|---|---|---|
| 1 | Definujte zatížení a kapacitu | Celkové zatížení (kVA), faktor poptávky, projekce růstu zatížení na 15–20 let? Velikost pro 70–80% zatížení při špičkové projektované poptávce. |
| 2 | Určete úrovně napětí | Dostupné napájecí napětí VN? Požadované distribuční napětí NN? Je pro stabilitu zátěže potřeba regulace napětí (OLTC)? |
| 3 | Posuďte místo a prostředí | Vnitřní nebo venkovní? Rozsah okolní teploty, nadmořská výška, vlhkost, úroveň znečištění (sůl, prach, chemikálie)? Prostorová omezení? |
| 4 | Vyberte Typ produktu | Priorita požární bezpečnosti → Evropská (suchý typ). Rozpočtové omezení / jednoduchá ochrana → Americká. Chytrá síť / automatizace → Evropská. |
| 5 | Specifikujte standardy | Identifikujte povinné standardy pro jurisdikci projektu. Uveďte požadované certifikační značky (IEC, ANSI, CE, CCC atd.) v RFQ. |
| 6 | Vyhodnoťte TCO | Porovnejte celkové náklady na vlastnictví: kapitálové náklady + kapitalizované ztráty naprázdno + kapitalizované ztráty zatížení + náklady na údržbu po dobu životnosti. |
Tabulka 8 – Rámec pro výběr rozvodny v šesti krocích
| Vyberte EVROPSKÝ TYP, pokud… | Vyberte AMERICAN TYPE, pokud… |
|---|---|
| – Instalace se provádí uvnitř, ve městě nebo v blízkosti obývaných budov – Požární bezpečnostní předpisy zakazují zařízení naplněná olejem –Je vyžadována integrace Smart grid / SCADA – Je specifikována vysoká diskriminace ochrany – Minimální údržba je prioritou – Místo je vystaveno vysoké vlhkosti nebo korozivní atmosféře – jurisdikce projektu IEC (Evropa, Čína, Střední východ, Afrika) |
– Rozpočet projektu je omezený – Rychlé nasazení je kritické -Aplikace je průmyslová, příměstská nebo venkovská venkovní – Důležitá je tolerance přetížení – Jednoduchá obsluha všeobecnými techniky – Používá se topologie sítě VN se smyčkovým napájením – jurisdikce projektu ANSI/IEEE (Amerika, části Asie) |
Tabulka 9 — Průvodce rychlým výběrem: Evropský vs. americký typ
Při vydávání žádosti o nabídku (RFQ) společnosti Lugao Power nebo jakémukoli dodavateli skříňové rozvodny by měly být poskytnuty nebo vyžádány následující technické údaje:
Společnost Společnost Lugao Power Co., Ltd.je specializovaný výrobce výkonových transformátorů a skříňových transformátorových rozvoden se sídlem v Číně, zaměřený výhradně na návrh, konstrukci a dodávky elektrických distribučních zařízení pro domácí a mezinárodní trhy. Jedinečné zaměření společnosti na produkty umožňuje hloubku technických schopností a konzistentní kvalitu výroby, kterou všeobecní dodavatelé elektrických zařízení nemohou napodobit.
Lugao působí jako OEM partner pro mezinárodní elektrické značky a přímý velkoobchodní dodavatel pro dodavatele EPC, veřejné služby a průmyslové vývojáře po celém světě. Přímá dodávka z výroby eliminuje distributorské marže a zajišťuje stálou kvalitu, přímý technický přístup a spolehlivý výkon dodávek zákazníkům.

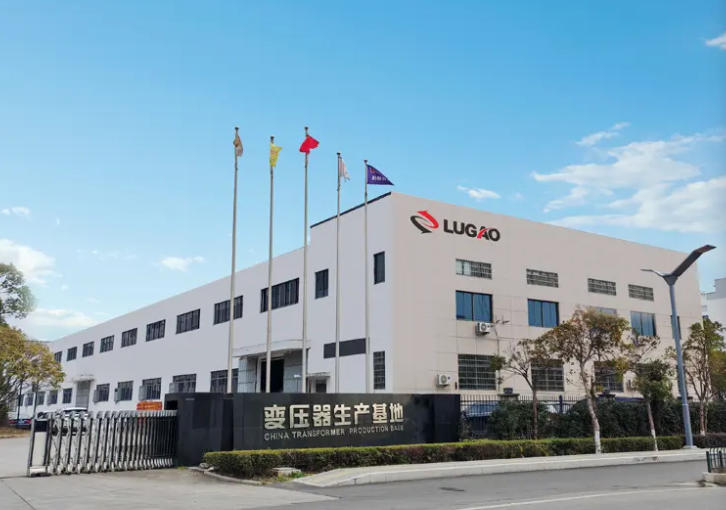

Obrázek 3 – Výrobní zařízení Lugao Power Co., Ltd
| Produkt | Dostupné varianty | Rozsah kapacity |
|---|---|---|
| Evropská typová skříňová rozvodna | VCB / SF₆ RMU / LBS + Suchý nebo olejový transformátor | 100 kVA – 6 300 kVA |
| Americká typová skříňová rozvodna | Pojistka + LBS, smyčkové napájení, montáž na podložku, transformátor ponořený v oleji | 75 kVA – 3 750 kVA+ |
| Distribuční transformátor suchého typu | Série SCB, litá pryskyřice, třída požáru F1 | 30 kVA – 10 000 kVA |
| Transformátor ponořený do oleje | Řada S11/S13/S15, ONAN/ONAF/OFAF | 30 kVA – 50 000 kVA |
| Vlastní / OEM rozvodny | Kompletní inženýrský servis, vlastní rozměry a hodnocení | Podle specifikace projektu |
Tabulka 10 — Přehled portfolia produktů Lugao Power
| Výhoda | Popis |
|---|---|
| Specializované zaměření | Každý technický zdroj, testovací zařízení a výrobní proces v Lugao je věnován transformátorovým a rozvodným produktům. Žádné rozmělňování odborných znalostí napříč nesouvisejícími produktovými řadami. |
| Multi-Standard Compliance | Produkty certifikované podle IEC, ANSI/IEEE, GB, CE a CCC – umožňují nasazení prakticky v jakékoli projektové jurisdikci po celém světě bez přepracování. |
| Zakázkové inženýrství | Vlastní návrhářský tým zajišťuje kompletní přizpůsobení: nestandardní napětí, neobvyklé kapacity, speciální materiály krytu, návrhy pro extrémní klima a integraci inteligentní sítě. |
| Přímé výrobní ceny | Eliminace marží distributorů přináší 15–25% strukturální nákladovou výhodu oproti ekvivalentním produktům zakoupeným prostřednictvím distribučních sítí. |
| Osvědčená spolehlivost | Produkty navržené a ověřené pro provoz při nepřetržitém plném zatížení, vysoké vlhkosti, vysoké teplotě, solné mlze a pouštním prachu. |
| OEM partnerství | Plná funkce OEM včetně vlastního štítku, dokumentace a balení pro zákazníky mezinárodních značek, kteří vyžadují dodávky bílých štítků. |
Lugao Power vyváží skříňové rozvodny a výkonové transformátory do projektů v Asii a Tichomoří, na Středním východě, v Africe, Evropě a Americe. Portfolio společnosti splňující požadavky na více standardů a zkušenosti s mezinárodní logistikou, celní dokumentací a požadavky na místní schvalování z ní činí spolehlivého partnera pro dodávky přeshraničních projektů.
Výrobní a inženýrské operace Lugao Power se řídí systémem řízení kvality (QMS) v souladu s principy ISO 9001, který pokrývá celý životní cyklus produktu od nákupu materiálu přes dodávku a poprodejní podporu. QMS zahrnuje zdokumentované kontrolní postupy pro všechny kritické výrobní procesy, kvalifikaci dodavatelů, inspekce během procesu, řízení neshody a kalibrovanou údržbu testovacího zařízení.
Každá skříňová rozvodna Lugao prochází před dodáním komplexním rutinním testovacím programem, včetně:
| Test | Standardní / Kritéria přijetí |
|---|---|
| MV dielektrikum (odolné střídavému proudu) | IEC 62271-1 / ANSI C37: Aplikováno při jmenovité izolační úrovni po dobu 1 minuty – bez přeskoku |
| Odolnost LV výkonu | IEC 61439-1: Aplikováno na jmenovitou úroveň izolace – žádný přeskok |
| Rutinní testy transformátoru | IEC 60076-1: Odpor vinutí, poměr napětí, zkratová impedance, ztráta naprázdno, ztráta zátěže |
| Izolační odpor | Podle IEC 60076 / IEC 62271 — odpor měřený při 2 500 V DC; ve srovnání s tovární základnou |
| Funkční test ochranného relé | Všechny ochranné funkce testovány podle nastavení koordinace relé; ověřený čas cesty |
| Test funkce blokování | Všechna mechanická a elektrická blokování ověřena, aby se zabránilo nesprávným spínacím sekvencím |
| Vizuální a rozměrová kontrola | Všechny součásti, štítky, značení kabelů a připojení ověřené podle schváleného výkresu |
| Vzorek oleje (jednotky ponořené v oleji) | IEC 60296: Testována a certifikována dielektrická pevnost, obsah vlhkosti a kyselosti |
Tabulka 11 – Program rutinních testů pro rozvodny Lugao Box
U významných objednávek nebo na přání zákazníka zajišťuje Lugao Power ve svém závodě svědecké přejímací testy (FAT). Během FAT mohou inženýři zákazníka nebo jmenovaní inspekční agenti být svědky všech běžných elektrických testů, přezkoumávat certifikáty materiálů a součástí, ověřit rozměrovou shodu, zkontrolovat dokumentaci kvality a potvrdit přesnost typového štítku před schválením odeslání. Úplné protokoly o zkouškách FAT s údaji o testech, kalibračními záznamy a odhlášením inspektorem jsou poskytovány jako součást balíku dokumentace k dodávce.
