Tato bílá kniha představuje komplexní analýzu globálního odvětví výkonových transformátorů se zaměřeným zkoumáním dvou dominantních kategorií technologií: suchého typu a transformátorů ponořených do oleje. Zkoumá inženýrské principy, segmentaci aplikací, mezinárodní regulační rámce, ekonomiku životního cyklu a dynamiku rozvíjejících se trhů. Dokument také zdůrazňuje, jak Lugao Power Co., Ltd., specializovaný výrobce se sídlem v Číně, řeší současné požadavky trhu prostřednictvím technické dokonalosti, přísných systémů kvality a agilních možností přizpůsobení.
Výkonové transformátory jsou základní infrastrukturou moderních elektrických sítí. Vzhledem k tomu, že celosvětová poptávka po elektřině roste v důsledku urbanizace, průmyslové expanze a integrace obnovitelných zdrojů energie, poptávka po pokročilé, spolehlivé a účinné technologii transformátorů se stává stále kritičtější. Tento dokument je určen inženýrům, specialistům na nákup, projektantům, investorům do infrastruktury a tvůrcům energetické politiky.
1.1 Definice a základní funkce
A silový transformátorje elektromagnetické zařízení, které přenáší elektrickou energii mezi dvěma nebo více obvody na principu elektromagnetické indukce. Jeho primárním účelem je převádět elektrickou energii z jedné napěťové úrovně na druhou – buď zvýšením napětí pro přenos vysokého napětí na dlouhé vzdálenosti, nebo snížením napětí pro bezpečnou distribuci mezi průmyslové, komerční a rezidenční spotřebitele.
Na rozdíl od generátorů nebo motorů neobsahují transformátory ve své primární funkci žádné pohyblivé části, díky čemuž jsou ze své podstaty spolehlivá, trvanlivá a nenáročná na údržbu. Základní rovnice řídící provoz transformátoru je:
V1 / V2 = N1 / N2 = I2 / I1
Kde V představuje napětí, N představuje počet závitů v primární (1) a sekundární (2) cívce a I představuje proud. Tento elegantní vztah umožňuje přesné navrhování poměrů transformace napětí v širokém rozsahu jmenovitých výkonů.
1.2 Historický kontext
Vynález praktického transformátoru v 80. letech 19. století Williamem Stanleyem, Nikolou Teslou a dalšími byl nápomocný při umožnění systémů napájení střídavým proudem (AC). První komerční třífázový výkonový transformátor byl nasazen v 90. letech 19. století a odemkl možnost přenosu elektřiny na velké vzdálenosti při vysokém napětí a nízkém proudu – což výrazně snížilo odporové ztráty. Od té doby se technologie transformátorů vyvinula díky pokrokům ve vědě o materiálech, zlepšení izolace, digitálnímu monitorování a optimalizaci energetické účinnosti.
1.3 Role v moderní energetické infrastruktuře
Dnes tvoří výkonové transformátory páteř každého systému dodávky energie. Od masivních generátorových zvyšovacích transformátorů (GSU) v elektrárnách až po distribuční transformátory, které obsluhují obytné čtvrti, transformátory se nacházejí v každém uzlu elektrické sítě. Rozvodny obvykle obsahují několik velkých výkonových transformátorů, které zvládají desítky nebo stovky megavoltampérů (MVA) kapacity.
Průmyslová zařízení, komerční komplexy, datová centra, tranzitní systémy, pobřežní platformy a elektrárny na obnovitelné zdroje energie, to vše závisí na spolehlivých řešeních transformátorů. Volba typu transformátoru, kapacity, způsobu chlazení, třídy izolace a příslušenství je technickým rozhodnutím, které přímo ovlivňuje spolehlivost sítě, bezpečnost, energetickou účinnost a dlouhodobé provozní náklady.
2.1 Velikost trhu a trajektorie růstu
Globální trh výkonových transformátorů prokázal v posledním desetiletí stálý růst a nadále se rozšiřuje. Trh, poháněný stárnoucí výměnou síťové infrastruktury, rychlou elektrifikací v rozvíjejících se ekonomikách, integrací obnovitelných zdrojů energie a modernizací inteligentních sítí, představuje jeden ze strategicky nejvýznamnějších segmentů průmyslu elektrických zařízení.
Mezi klíčové tržní metriky patří složená roční míra růstu (CAGR) přibližně 5,5–7 % do roku 2030, přičemž Asie a Tichomoří představují největší regionální trh, který představuje více než 45 % celosvětové poptávky. Čína zůstává jediným největším národním trhem, a to jak jako výrobce, tak jako spotřebitel výkonových transformátorů.
2.2 Klíčové hnací síly trhu
2.3 Dynamika regionálního trhu
| Kraj | Podíl na trhu | Ovladač růstu | Klíčový trend |
| Asie a Tichomoří | ~45 % | Urbanizace | Inteligentní síť |
| Severní Amerika | ~20 % | Modernizace sítě | Nahrazení |
| Evropa | ~18 % | Energetický přechod | Pobřežní vítr |
| Střední východ a Afrika | ~10 % | Elektrizace | Vysokoteplotní jednotky |
| Latinská Amerika | ~7 % | Užitkové investice | Hornictví |
2.4 Konkurenční krajina
Globální trh výkonových transformátorů je obsluhován kombinací velkých nadnárodních společností a specializovaných regionálních výrobců. Mezi hlavní mezinárodní hráče patří ABB (nyní Hitachi Energy), Siemens, GE Grid Solutions, Schneider Electric a Eaton. Nicméně výrobci se sídlem v Číně, jako je TBEA, China XD Group, CRRC, a specializované firmy jakoLugaoPower Co., Ltd.získaly významný podíl na mezinárodním trhu díky konkurenčním cenám, rychlému dodání a zlepšování standardů kvality.
Výrobci sídlící v Číně nyní pokrývají podstatnou část celosvětové poptávky po transformátorech, zejména v jihovýchodní Asii, na Středním východě, v Africe a Latinské Americe. Čínští výrobci stále více splňují mezinárodní certifikace včetně norem IEC, CE a ANSI/IEEE, což umožňuje širší přístup na globální trh.
3.1 Konstrukce magnetického jádra

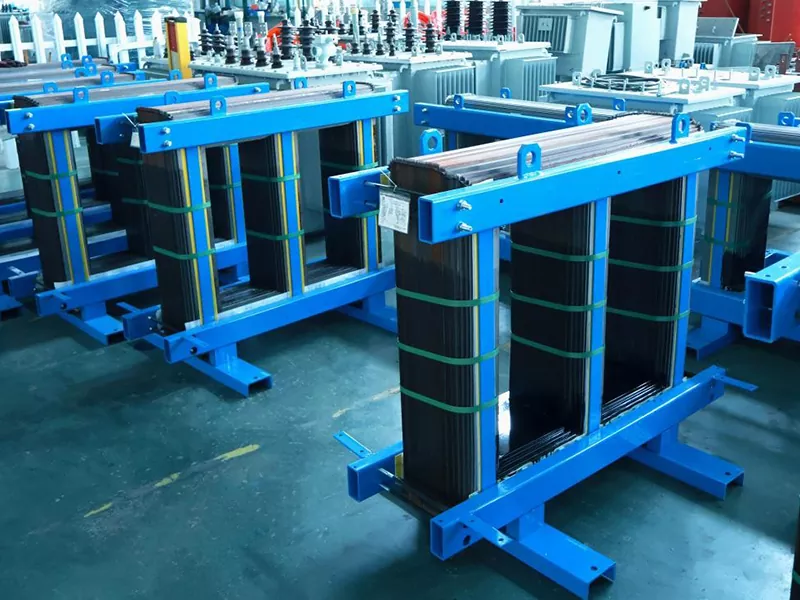

Magnetické jádro je ústředním prvkem každého výkonového transformátoru. Poskytuje nízkoreluktanční cestu pro magnetický tok spojující primární a sekundární vinutí. Konstrukce jádra přímo ovlivňuje ztráty naprázdno (ztráty železa), budicí proud, akustický hluk a mechanickou stabilitu.
Moderní jádra transformátorů jsou konstruována z laminací ze za studena válcované křemíkové oceli orientované na zrno (CRGO), které jsou přesně řezané a naskládané, aby se minimalizovaly ztráty vířivými proudy. Pokročilé konstrukce mohou využívat amorfní ocelové slitiny, které vykazují výrazně nižší hysterezi a ztráty vířivými proudy, což je zvláště výhodné v distribučních transformátorech, kde se ztráty naprázdno akumulují nepřetržitě po desetiletí provozu.
3.2 Konstrukce vinutí a izolační systémy
Vinutí jsou konstruována z bezkyslíkatých měděných nebo hliníkových vodičů, zformovaných do cívek, které jsou přesně navinuté, aby se dosáhlo požadovaného poměru závitů, proudové hustoty a impedance. Vysokonapěťová vinutí obecně využívají uspořádání vrstveného nebo kotoučového vinutí, zatímco nízkonapěťová vinutí často používají fóliové nebo spirálové konstrukce.
Izolační systémy se liší podle typu transformátoru. Transformátory ponořené do oleje se spoléhají na papír impregnovaný olejem (sulfátový papír nebo tepelně upravený papír) jako primární pevnou izolaci, doplněnou bariérami z lepenky a minerální olej jako chladivo i dielektrikum. Suché transformátory používají odlévané pryskyřice (epoxidové) nebo otevřené izolační systémy vyztužené skelnými vlákny, které poskytují vynikající odolnost proti vlhkosti, prachu a znečištění bez kapalných dielektrik.
3.3 Řízení chlazení a teploty
Tepelné řízení je jedním z nejkritičtějších aspektů návrhu transformátoru. Nadměrná teplota urychluje stárnutí izolace, zvyšuje ztráty a v konečném důsledku snižuje životnost transformátoru. Transformátory jsou klasifikovány podle způsobu chlazení pomocí standardních označení ONAN/ONAF/OFAF pro olejový typ a označení AN/AF pro jednotky suchého typu.
| Kód chlazení | Popis |
| ONAN | Olej Natural Air Natural |
| ONAF | Olej Natural Air Forced |
| OFAF | Oil Forced Air Forced |
| AN | Vzduch Přírodní |
| AF | Air Forced |
3.4 Odolnost proti zkratu
Výkonové transformátory musí přežít obrovské elektromagnetické síly vznikající při zkratových událostech v připojené elektrické síti. Případné zkratové proudy mohou dosahovat 20–25násobku jmenovitého proudu, čímž vznikají síly úměrné druhé mocnině proudu. Robustní mechanická konstrukce – včetně vyztužených vinutí, těsného ovládání geometrie vinutí a konstrukce rámu – je nezbytná pro zajištění odolnosti.
Testování zkratu podle norem IEC 60076-5 nebo IEEE C57.12 ověřuje mechanickou a tepelnou integritu transformátoru za poruchových podmínek. Toto testování představuje jeden z nejnáročnějších kvalifikačních požadavků v oboru energetických zařízení.

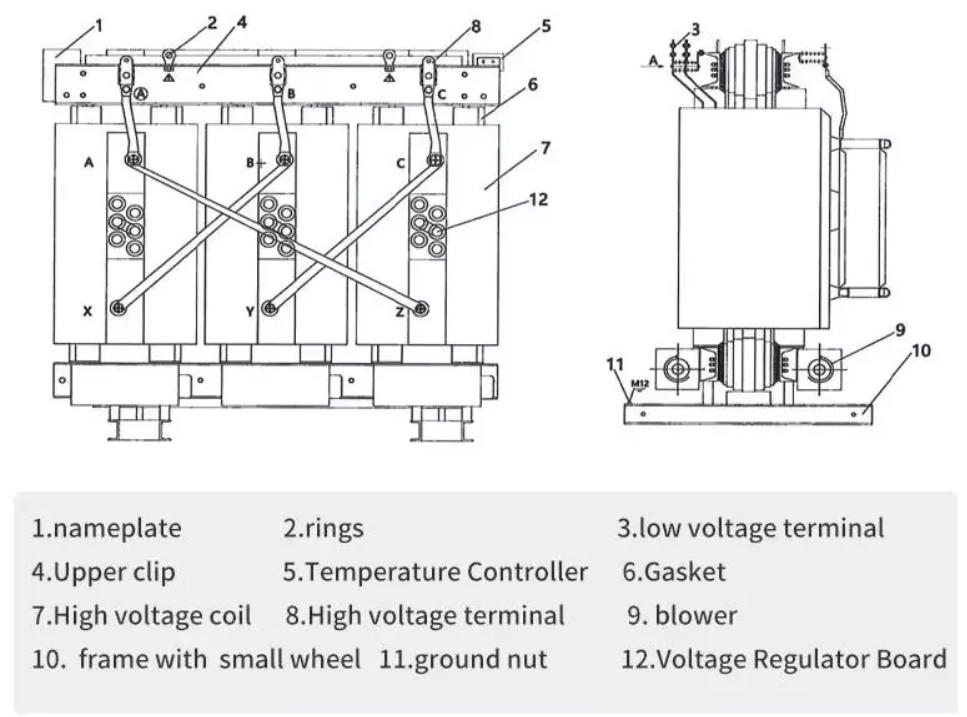

Transformátory suchého typu využívají vzduchové a pevné izolační materiály – především epoxidové pryskyřice nebo systémy vyztužené skelnými vlákny – namísto kapalných dielektrik. Vinutí jsou buď zalita v epoxidové pryskyřici (suchý typ lité pryskyřice nebo CRT) nebo navinutá s vodiči obalenými skelnými vlákny a impregnována vakuově-tlakem (VPI) pryskyřicí nebo lakem. Transformátory suchého typu z lité pryskyřice, nejběžnější moderní varianta, plně zapouzdřují vinutí ve směsi epoxidové pryskyřice a minerálního plniva, obvykle za podmínek vakuového lití, aby se odstranily dutiny. Výsledkem je robustní, utěsněný, samozhášivý izolační systém, který nevyžaduje žádné kapalné chladivo a je přirozeně odolný vůči ohni.
Suché transformátory jsou preferovanou volbou všude tam, kde blízkost lidí nebo citlivých konstrukcí dělá bezolejový provoz prioritou. Mezi hlavní aplikační sektory patří městské rozvodny v komerčních a kancelářských budovách, nemocnice a zdravotnická zařízení, hotely a pohostinské komplexy, železniční stanice a systémy metra, výrobní závody s požadavky na čisté prostory, datová centra a telekomunikační zařízení, konvertory obnovitelné energie a energetické systémy námořních plavidel.
Klíčová specifikace: Transformátory suchého typu Lugao
Lugao Power Co., Ltd. vyrábí transformátory suchého typu v konfiguracích litých pryskyřic (CRT) a vakuově impregnovaných (VPI). Standardní jmenovité hodnoty pokrývají 25 kVA až 16 000 kVA, s primárním napětím do 35 kV. Produkty splňují normy IEC 60076-11, GB/T 10228, CE a CCC. K dispozici jsou vlastní třídy krytů, přepínače odboček, systémy monitorování teploty a modernizace chlazení s nuceným oběhem vzduchu.

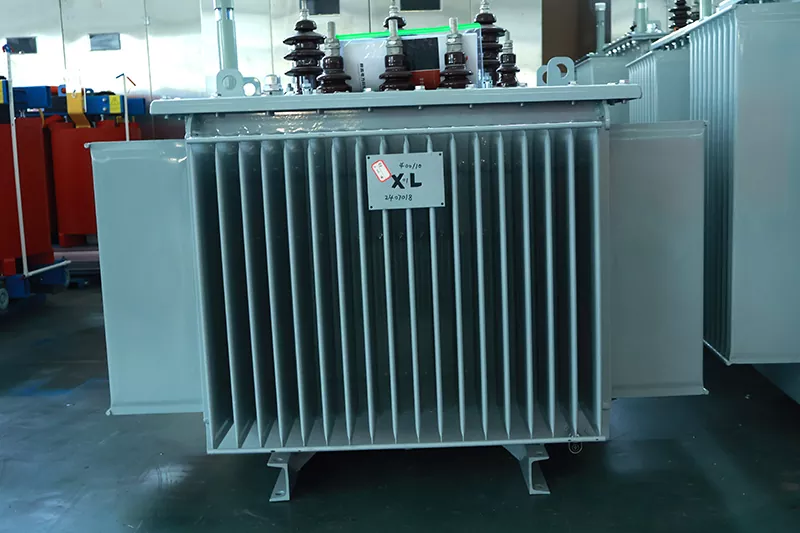

Výkonové transformátory ponořené do oleje používají minerální transformátorový olej (nebo alternativní dielektrické kapaliny, jako jsou syntetické estery nebo přírodní esterové oleje) jako primární izolační médium i hlavní chladicí činidlo. Aktivní část transformátoru – obsahující jádro a vinutí – je zcela ponořena v této dielektrické kapalině v utěsněné ocelové nádrži. Teplo generované ztrátami v jádře a vinutích je odváděno do oleje a poté je odváděno do okolního vzduchu prostřednictvím radiátorů, vlnitých stěn nádrže nebo chladicích trubek.
Kombinace vysoce účinného přenosu tepla z oleje a vynikajících dielektrických a izolačních vlastností minerálního oleje umožňuje transformátorům ponořeným do oleje dosahovat velmi vysokých výkonových hustot, což z nich dělá technologii volby pro vysokokapacitní aplikace a venkovní instalace napříč třídami napětí od distribuce (11–33 kV) až po extra vysoké napětí (750 kV a výše).
Rostoucí povědomí o životním prostředí podnítilo zájem o biologicky odbouratelné a ohnivzdorné dielektrické kapaliny pro transformátory ponořené do oleje. Přírodní esterové kapaliny získané z rostlinných olejů nabízejí biologickou odbouratelnost přesahující 95 % a výrazně vyšší bod hoření (nad 300 °C oproti přibližně 145 °C u minerálního oleje). Syntetické esterové kapaliny nabízejí podobné výhody se širším rozsahem teplot. Tyto kapaliny jsou stále více specifikovány pro transformátory v blízkosti ekologicky citlivých míst, uvnitř budov nebo v oblastech s vysokým rizikem požáru.
Olejové transformátorydominují venkovní rozvodny, vysokonapěťové propojovací body, průmyslové napájecí zdroje, důlní provozy, ropná a plynárenská zařízení, vodní a tepelné elektrárny, kolektorové stanice obnovitelné energie a vysokonapěťové stejnosměrné konvertory (HVDC). Jejich kombinace vysoké účinnosti, schopnosti přetížení a konkurenceschopných nákladů při vysokých jmenovitých hodnotách z nich činí globální standard pro energetickou infrastrukturu na úrovni veřejných služeb.
Klíčová specifikace: Lugao olejové transformátory
Lugao Power Co., Ltd. vyrábí olejové transformátory od 10 kVA do 50 MVA s primárním napětím od 3,3 kV do 110 kV. Produkty zahrnují jednotky standardní účinnosti řady S11 a S13 a také varianty amorfního jádra s nízkou ztrátou. Všechny jednotky splňují normy IEC 60076, GB 1094 a mezinárodní normy specifikované zákazníkem. Možnosti zahrnují OLTC, DETC, integraci ochranného relé, plynové relé, monitory teploty a vlastní konfigurace nádrží.
| Parametr | Suchý typ (CRT) | Ponořený do oleje | Rozhodovací faktor |
| Maximální napětí | Až 36 kV | Až 1100 kV | Vysoké napětí: Olej vítězí |
| Maximální hodnocení | Až ~20 MVA | Až 1 500 MVA | Velká kapacita: Olej vítězí |
| Požární bezpečnost | Výborně (F1/F0) | Vyžaduje omezení | Vnitřní: Suché vítězí |
| Údržba | Velmi nízké | Střední (kontroly oleje) | Snadnost: Suchý vítězí |
| Cena za MVA | Vyšší | Spodní | Rozpočet: Ropa vítězí |
| Environmentální riziko | Žádný | Potenciál úniku ropy | Eco: Suchý vítězí |
| Úroveň hluku | 55–70 dB(A) | 45–60 dB(A) | Tiché zóny: Ropa vítězí |
| Kapacita přetížení | Omezený | Vynikající | Peaks: Ropa vítězí |
| Odolnost proti vlhkosti | Vynikající (uzavřené) | Dobrý (uzavřená nádrž) | Vlhkost: Vyhrává sucho |
| Rychlost instalace | Rychlý (žádná olejová náplň) | Pomalejší (olejová náplň) | Rychlost: Suchý vítězí |
Normy transformátorů definují minimální požadavky na výkon, bezpečnost a testování, které musí produkty splňovat, aby byly považovány za vhodné pro aplikace elektrické energie. Shoda s uznávanými mezinárodními standardy je předpokladem pro schválení projektu, připojení k síti, financování a export na regulované trhy. Kupujícím také poskytuje záruku stálé kvality a kompatibility s navazujícím zařízením.
Kromě shody s konstrukčními normami vyžadují transformátory určené pro konkrétní trhy certifikaci produktu od uznávaných orgánů. Označení CE je povinné pro zařízení vstupující do Evropského hospodářského prostoru a prokazuje shodu se směrnicí o nízkém napětí a směrnicí o elektromagnetické kompatibilitě. CCC (China Compulsory Certification) je vyžadována pro zařízení prodávaná v Číně. Testování třetí stranou ze strany laboratoří KEMA, TUV, UL nebo CSA může být vyžadováno specifickými projektovými specifikacemi nebo koncovými zákazníky se zvýšenými požadavky na zajištění.
Stav shody Lugao
Společnost Lugao Power Co., Ltd. navrhuje a vyrábí všechny produkty v souladu s řadou IEC 60076, GB 1094, GB/T 10228, ANSI/IEEE C57 a britskými normami. Produkty nesou certifikace CE a CCC. Management kvality ve výrobním závodě je certifikován podle ISO 9001:2015. Zakázkové inženýrství pro standardy ANSI, BS nebo AS/NZS je k dispozici na vyžádání pro exportní projekty.
Výroba transformátorů světové třídy vyžaduje přísné řízení kvality v každé fázi výroby. Od vstupní inspekce materiálu až po závěrečné přejímací zkoušky v továrně je disciplinovaný systém kvality jedinou spolehlivou zárukou konzistentního výkonu v terénu. Přední výrobci zavádějí systémy řízení kvality certifikované podle ISO 9001, doplněné o plány kvality specifické pro procesy, statistickou procesní kontrolu (SPC) na kritických parametrech a plnou sledovatelnost materiálů a výsledků testů.
Kvalita transformátoru v konečném důsledku odráží kvalitu jeho surovin. Mezi klíčové vstupní materiály podléhající kontrole vstupní kontroly kvality (IQC) patří laminace z křemíkové oceli (měřeno na tloušťku, magnetickou permeabilitu a ztrátu jádra), měděné nebo hliníkové vodiče (ověřeno na čistotu, rozměry a elektrickou vodivost), systémy epoxidové pryskyřice a tužidla pro CRT designy (viskozita, doba gelovatění a mechanické vlastnosti), izolační a transformační papír, minerální lisovaná lepenka (dielektrická pevnost a rozměrová vlhkost). pevnost, obsah vlhkosti, kyselost a analýza rozpuštěných plynů pro jednotky ponořené do oleje).
| Rutinní test | Účel |
| Poměrové měření | Ověřuje přesnost poměru otáček podle specifikací na typovém štítku |
| Kontrola vektorové skupiny a fázového posunu | Potvrzuje připojení vinutí a polaritu |
| Měření impedančního napětí a ztráty zátěže | Ověřuje svodovou impedanci a ztráty mědi při jmenovitém proudu |
| Měření ztráty naprázdno a proudu naprázdno | Ověřuje ztrátu jádra a magnetizační proud při jmenovitém napětí |
| Zkouška odolnosti proti přiloženému napětí | Testuje integritu izolace vinutí proti zemi a mezi vinutími |
| Test odolnosti proti indukovanému napětí | Ověřuje vnitřní izolační schopnost při zvýšeném frekvenčním napětí |
| Měření izolačního odporu | Kontroluje celkový stav izolace a citlivost na vlhkost |
Ztráty transformátorů, i když jsou v procentech malé (obvykle 0,5–1,5 % jmenovitého výkonu), se kumulují do enormních součtů napříč globální instalovanou základnou. Odhady naznačují, že ztráty transformátorů tvoří přibližně 1–2 % celkové celosvětové výroby elektřiny – což představuje stovky miliard kilowatthodin ročně. U jednotlivého transformátoru s životností 25–40 let šetří i 10% snížení ztrát podstatné náklady na energii během životního cyklu.
Regulační orgány v Evropské unii (směrnice o ekodesignu), ve Spojených státech (normy účinnosti DOE) a stále častěji v Asii zavedly povinné normy minimální účinnosti pro napájecí a distribuční transformátory. Tyto předpisy se postupně zpřísňují, což vytváří obchodní imperativ pro výrobce a kupující upřednostňovat nízkoztrátové konstrukce.
Ztráty transformátorů se skládají ze dvou primárních kategorií. Ztráty naprázdno (také nazývané ztráty v železe nebo jádře) nastávají vždy, když je transformátor pod napětím, nezávisle na úrovni zatížení. Jsou způsobeny hysterezí a vířivými proudy v magnetickém jádru a jsou minimalizovány vysoce kvalitní křemíkovou ocelí s orientovaným zrnem, přesným laserovým ryhováním laminací, technikami montáže jádra s krokovým překrytím a v prémiových provedeních použitím amorfních ocelových slitin (které snižují ztráty naprázdno o 70–80 % ve srovnání s konvenční ocelí CRGO).
Ztráty zátěže (také nazývané měděné nebo zkratové ztráty) jsou úměrné druhé mocnině zatěžovacího proudu a vznikají odporovým ohřevem ve vinutí. Jsou redukovány optimalizovanou geometrií vinutí, vodiči s nižším odporem a pokročilými transpozičními technikami pro zvládnutí rozptylových a vířivých ztrát ve vinutích při zatížení.
Počáteční pořizovací cena výkonového transformátoru představuje pouze jednu složku celkových nákladů životního cyklu. Týmy pro nákup, které se zaměřují výhradně na kupní cenu, riskují, že podcení skutečnou ekonomickou zátěž vlastnictví transformátoru. Přísná analýza celkových nákladů na vlastnictví (TCO) bere v úvahu všechny výdaje od specifikace a nákupu přes instalaci, provoz, údržbu a případné vyřazení z provozu.
| Komponenta TCO | Úvahy |
| Kupní cena | Náklady na vybavení, tovární přejímací zkoušky, dokumentace a balení |
| Doprava a logistika | Mezinárodní přeprava, cla, vnitrostátní doprava a pojištění |
| Instalace a uvedení do provozu | Příprava staveniště, stavební práce, připojení kabelů, plnění oleje (olejové jednotky) a služby uvádění do provozu |
| Náklady na ztrátu bez zatížení (kapitalizované) | Vyhodnoceno pomocí metody kapitalizovaných ztrát: A × ztráta naprázdno (kW) během projektované životnosti při místních nákladech na energii |
| Náklady na ztrátu zatížení (kapitalizované) | B × Ztráta zatížení (kW) při jmenovitém zatížení, snížená po dobu projektované životnosti |
| Náklady na údržbu | Testování a výměna oleje (olejové jednotky), údržba těsnění, údržba chladicího systému a servis přepínače |
| Monitorování a ochrana | Digitální monitorovací systémy, reléové ochrany, integrace SCADA |
| Vyřazení z provozu a likvidace | Likvidace nebo recyklace oleje (olejové jednotky), recyklace jádra transformátoru a vinutí |
Energetický průmysl běžně vyhodnocuje tendry na transformátory pomocí metody kapitalizovaných ztrát, známé také jako metoda A&B faktoru. Celkové vyčíslené náklady se vypočítají takto:
TEC = kupní cena + (A × P0) + (B × Pk)
Kde P0 je ztráta naprázdno (kW), Pk je ztráta zatížení při jmenovitém proudu (kW), A jsou kapitalizované náklady ztrát naprázdno ($/kW, odrážející nepřetržitý provoz) a B jsou kapitalizované náklady ztrát při zatížení ($/kW, odrážející pracovní cyklus a faktor zatížení). Při použití tohoto rámce se transformátor, který se jeví jako levnější v nominální hodnotě, může během své životnosti prodražit kvůli vyšším energetickým ztrátám.
Generátorové zvyšovací transformátory (GSU) převádějí výstupní napětí generátorů energie (typicky 11–22 kV) na přenosové napěťové úrovně (110 kV, 220 kV, 500 kV nebo vyšší) pro přenos hromadné energie na velké vzdálenosti. Tyto transformátory patří mezi největší a nejkritičtější části elektrického zařízení v energetickém systému, s výkonem běžně od 100 MVA do více než 1 000 MVA. Autotransformátory propojují různé napěťové úrovně přenosové sítě a poskytují flexibilní řízení toku energie.
Těžký průmysl je jedním z nejnáročnějších prostředí pro aplikace transformátorů. Ocelárny, hliníkárny, cementárny, chemická zpracovatelská zařízení a důlní provozy vyžadují transformátory schopné odolat vysokému obsahu harmonických, častým výkyvům zatížení a náročným okolním podmínkám včetně vysokých teplot, prachu, vibrací a korozivní atmosféry. Průmyslové transformátory jsou často konstruovány na zakázku se speciálními izolačními úpravami, zvýšenou odolností proti zkratu a rozladěným filtrováním harmonických.
Explozivní růst výroby solární fotovoltaické a větrné energie vytvořil nové požadavky na aplikace transformátorů. Solární elektrárny vyžadují pro sběr invertorové transformátory nebo stupňovité transformátory převádějící výstup DC invertoru na střední napětí. Transformátory větrných turbín, umístěné uvnitř gondoly turbíny nebo na základně, musí odolávat mechanickým vibracím, tepelným cyklům a harmonickému zatížení, které je charakteristické pro vytváření větru.
Pobřežní větrné farmy představují obzvláště náročné požadavky, s transformátory namontovanými na platformě vystavenými slané vodě, omezeným přístupem k údržbě a omezeným prostorem. V těchto náročných prostředích jsou nasazovány jak jednotky suchého typu (pro instalace gondoly), tak specializované jednotky ponořené v oleji (pro pobřežní plošinové rozvodny).
Výškové kancelářské věže, nákupní centra, hotely, nemocnice, univerzity a datová centra se spoléhají na vysokonapěťové suché transformátory, které snižují napájecí napětí z veřejné sítě na použitelná napětí budov (380/220 V ve většině světa). Charakteristiky požární bezpečnosti, nízké nároky na údržbu a kompaktní rozměry suchých transformátorů z lité pryskyřice z nich činí dominantní volbu pro tyto aplikace.
Lugao Power Co., Ltd. je profesionální výrobce a dodavatel výkonových transformátorů se sídlem v Číně, se specializovaným zaměřením na návrh, konstrukci a výrobu suchých a olejových výkonových transformátorů. Společnost Lugao, založená s posláním dodávat spolehlivá, vysoce kvalitní elektrická řešení pro domácí a mezinárodní trhy, si vybudovala pověst založenou na technické preciznosti, výrobní kázni a zákaznicky orientovaných službách.
Na rozdíl od diverzifikovaných konglomerátů elektrických zařízení umožňuje výhradní zaměření Lugao na výkonové transformátory hluboké technické znalosti, neustálé zlepšování procesů a nerozdělenou technickou pozornost v celém portfoliu produktů. Tato specializace se přímo promítá do kvality produktů, aplikačních znalostí a vstřícné zákaznické podpory.
| Kategorie produktu | Popis |
| Suché lité pryskyřicové transformátory | Konstrukce z lité pryskyřice (CRT), 25 kVA až 16 000 kVA, až 35 kV primární, vyhovuje IEC 60076-11 / GB/T 10228 |
| Suché transformátory VPI | Vakuově tlakově impregnované, otevřené provedení pro ventilované vnitřní aplikace |
| Distribuční transformátory ponořené do oleje | 10 kVA až 10 MVA, 3,3 kV až 35 kV, standardní řada S11/S13, možnosti amorfního jádra s nízkou ztrátou |
| Výkonové transformátory ponořené do oleje | Až 50 MVA, třída 110 kV, pro rozvodny a průmyslové energetické aplikace |
| Vlastní a speciální transformátory | Důlní, námořní, vysokoteplotní prostředí, odolné proti harmonickým nebo jiné speciální konfigurace |
Výrobní závod Lugao je vybaven účelovými výrobními linkami pro výrobu transformátorů suchého typu i pro výrobu transformátorů ponořených do oleje, včetně navíjecích strojů, zařízení na řezání a stohování jader, pecí na odlévání a vytvrzování pryskyřic, systémů na zpracování oleje a vakuového plnění a komplexní elektrotechnickou zkušební laboratoř. Vlastní výroba laminací jádra, vinutí a sestav nádrží zajišťuje plnou kontrolu kvality a rychlou reakci na zakázkové požadavky.
Systém řízení kvality společnosti Lugao je certifikován podle normy ISO 9001:2015, která zahrnuje procesy navrhování, nákupu, výroby, testování a poprodejních služeb. Společnost provozuje plně vybavenou zkušebnu schopnou provádět všechny rutinní a typové testy požadované normou IEC 60076 a řadou norem GB. Testovací data jsou digitálně zaznamenávána a dohledatelná k jednotlivým sériovým číslům transformátoru, což podporuje úplnou produktovou dokumentaci pro export a požadavky na uvedení projektu do provozu.
Transformátory Lugao byly dodány do projektů v jihovýchodní Asii, na Středním východě, v Africe, východní Evropě a Latinské Americe. Mezinárodní zkušenosti s projekty zahrnují rozvodny pro sběr obnovitelné energie, energetické systémy průmyslových zařízení, programy elektrifikace infrastruktury a instalace VN/NN v komerčních budovách. Exportní schopnosti společnosti Lugao zahrnují shodu s mezinárodními standardy specifikovanými zákazníkem, ubytování pro kontrolu třetí stranou a kompletní balíčky exportní dokumentace.
Standardní katalogové transformátory pokrývají většinu běžných aplikačních požadavků. Značná část průmyslových, infrastrukturních a energetických projektů však vyžaduje transformátory, které se odchylují od katalogových specifikací. In-house inženýrský tým Lugao podporuje plné přizpůsobení napříč všemi klíčovými parametry, včetně jmenovitého výkonu (kVA/MVA), poměru napětí, vektorové skupiny, impedančního napětí, třídy izolace, způsobu chlazení, IP krytí, monitorování teploty, typu přepínače odboček (DETC/OLTC) a fyzických rozměrů.
Transformátory pro export a dodávky projektu jsou dodávány s komplexním balíkem dokumentace včetně zkušebních certifikátů (rutina a typ), rozměrových výkresů, instalačních a údržbářských manuálů, plánu výkonových štítků, záznamů o kontrole kvality, materiálových certifikátů pro primární komponenty a certifikátů shody (CE, CCCnebo zákazníkem specifikovaná certifikace třetí strany).
Lugao provozuje model přímého zásobování továrnou, který eliminuje zprostředkovatelské marže a umožňuje konkurenční ceny spolu s přímým přístupem k inženýrským, výrobním a kvalitativním funkcím. Zákazníci těží z přímé komunikace s inženýrskými a výrobními týmy, transparentních aktualizací postupu výroby a možnosti ovlivňovat plánování výroby u časově citlivých projektů.
Standardní dodací lhůty produktu se pohybují od 4 do 12 týdnů v závislosti na hodnocení, složitosti a aktuálním vytížení výroby. Transformátory vyrobené na zakázku s nestandardními specifikacemi obvykle vyžadují 10–18 týdnů od zadání objednávky po odeslání. Lugao udržuje program vyrovnávací zásoby pro vysokoobjemové standardní hodnocení, což umožňuje rychlé dodání pro naléhavé požadavky.
Všechny transformátory Lugao jsou zabalené pro mezinárodní přepravu s dřevěnými bednami, sáčky absorbujícími vlhkost, tlakováním dusíkem pro jednotky ponořené do oleje během přepravy a štítky s indikátorem nárazu. Možnosti přepravy zahrnují námořní přepravu plného kontejneru (FCL), konsolidaci méně než kontejnerového nákladu (LCL) a leteckou přepravu malých urgentních zásilek. Lugao udržuje vztahy se zkušenými speditéry na hlavních exportních trasách.
Závazek společnosti Lugao přesahuje dodávky produktů. Technická podpora je k dispozici během fáze instalace a uvádění do provozu s technickými pokyny pro instalaci transformátoru, kontroly plnění oleje a uvedení do provozu, doporučení pro nastavení ochranného relé a počáteční analýzu rozpuštěných plynů (DGA) pro jednotky ponořené do oleje. Záruční krytí a dostupnost náhradních dílů jsou součástí standardního balíčku dodávek.
Integrace digitálních senzorů, komunikačních rozhraní a datové analýzy do výkonových transformátorů představuje zásadní evoluci ve správě síťových aktiv. Inteligentní transformátory jsou vybaveny nepřetržitým sledováním teploty oleje, teploty vinutí, hladiny rozpuštěných plynů, aktivity částečného výboje, parametrů kvality oleje a zatěžovacího proudu. Data jsou přenášena do platforem správy majetku prostřednictvím IEC 61850 nebo protokolů IoT, což umožňuje algoritmům prediktivní údržby identifikovat rozvíjející se chyby týdny nebo měsíce před selháním. Digitální monitorování dramaticky snižuje riziko neočekávaných poruch, prodlužuje životnost transformátoru tím, že zabraňuje přetížení nebo nadměrnému namáhání a optimalizuje intervaly údržby. Trh s transformátory je svědkem rychlého přijetí inteligentního monitorování, zejména pro kritická síťová aktiva a pro vozové parky, kde centralizované vzdálené monitorování může nahradit časté manuální kontroly.
Konvenční transformátorová izolace – kraftový papír impregnovaný olejem a minerální olej – má maximální trvalou teplotu 98 °C (hotspot). Tepelně upravený papír tuto teplotu zvyšuje na přibližně 110 °C, zatímco polyamidové (aramidové) izolační systémy mohou pracovat při 140 °C nebo vyšších. Vysokoteplotní izolační systémy umožňují zatížit transformátory na vyšší úrovně pro danou fyzickou velikost, což snižuje investiční náklady na MVA, nebo pracovat při snížené teplotě při stejném výkonu, což výrazně prodlužuje životnost izolace.
Amorfní kovové slitiny, vyrobené rychlým kalením roztavené oceli, vykazují neuspořádanou atomovou strukturu, která dramaticky snižuje magnetické ztráty ve srovnání s konvenční křemíkovou ocelí s orientovaným zrnem. Distribuční transformátory s amorfním jádrem dosahují ztrát naprázdno o 70–80 % nižších než konvenční konstrukce, což nabízí přesvědčivou výhodu energetické účinnosti. Vzhledem k tomu, že se rozdíl v ceně mezi amorfními a konvenčními jádry zužuje a jak se zpřísňují předpisy o energetické účinnosti, získávají transformátory s amorfním jádrem celosvětový podíl na trhu v distribučních aplikacích.
Výzkumné a vývojové programy na univerzitách, národních laboratořích a předních výrobcích prosazují koncepci polovodičového transformátoru (SST), který nahrazuje konvenční nízkofrekvenční magnetický transformátor vysokofrekvenčním výkonným elektronickým konverzním stupněm. SST nabízejí galvanické oddělení, obousměrný tok energie, řiditelnou konverzi napětí a frekvence a kompenzaci jalového výkonu v jediném zařízení. I když ještě nejsou komerčně nasazeny v energetickém měřítku, SST přitahují intenzivní výzkumný zájem o aplikace včetně LVDC mikrosítí, nabíjení EV a flexibilního propojení AC/DC sítě.
Odvětví větrné energie na moři zvyšuje poptávku po transformátorech schopných provozu v extrémních mořských prostředích, včetně odolnosti proti posypové soli, kompaktních půdorysů pro montáž gondoly a plošiny, zvýšené seismické odolnosti a u některých koncepčních návrhů i plného podmořského provozu v hloubkách přesahujících 1000 metrů. Technologie podmořských transformátorů je aktivní oblastí vývoje, která je poháněna elektrifikací zpracování ropy a zemního plynu a větrnou energií na moři.
Výkonové transformátory jsou nepostradatelnou technologií, která je základem moderní elektrické civilizace. Jejich spolehlivost, účinnost a životnost přímo ovlivňují ekonomiku a udržitelnost energetických systémů po celém světě. Volba mezi technologií suchého typu a technologií ponořenou do oleje není binární, ale závisí na kontextu a řídí se úrovní napětí, jmenovitým výkonem, prostředím instalace, požadavky na požární bezpečnost, filozofií údržby a cíli nákladů životního cyklu. Globální trh s napájecími transformátory se nadále rozšiřuje, poháněný integrací obnovitelných zdrojů energie, urbanizací, průmyslovým růstem a modernizací sítě. Čínští výrobci, včetně specializovaných firem, jako je Lugao Power Co., Ltd., hrají stále významnější roli při uspokojování této poptávky a nabízejí mezinárodně vyhovující produkty za konkurenceschopné ceny se zvyšující se úrovní technické vyspělosti a zajišťování kvality.
Pro nákupní týmy hodnotící dodavatele transformátorů nabízí Lugao Power Co., Ltd. přesvědčivou nabídku: exkluzivní zaměření na výkonové transformátory, hluboké inženýrské schopnosti napříč produktovými řadami suchého typu i ponořených v oleji, přísné dodržování mezinárodních standardů, přímé dodávky z továrny s transparentní dokumentací kvality a záznamy o úspěšných mezinárodních projektech. Kombinace technické kompetence, závazku kvality a konkurenceschopných cen z ní činí silného partnera pro projekty v celé řadě průmyslových odvětví a geografických oblastí.
