Protože průmyslová zařízení, rozvodny, elektrárny na obnovitelné zdroje energie a komerční infrastruktura vyžadují bezpečnější a efektivnější distribuci elektřiny,13,8KV MV VN vzduchem izolovaný rozváděčse stal jedním z nejdůvěryhodnějších řešení. Tato příručka vysvětluje její pracovní princip, výhody, technické vlastnosti, aplikace, postupy údržby a úvahy o nákupu. Také zjistíte jakLUGAO Powernavrhuje spolehlivé systémy rozváděčů, které poskytují dlouhodobou provozní bezpečnost, nákladovou efektivitu a stabilní výkon pro moderní energetické sítě.
Obsah

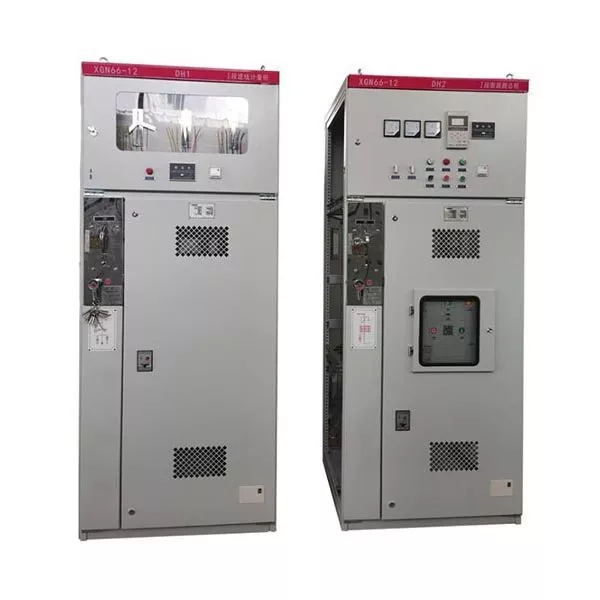

Co je 13,8KV MV HV vzduchem izolovaný rozváděč?
LUGAO Powervyrábí vysoce výkonné13,8KV MV VN vzduchem izolovaný rozváděčřešení navržená pro bezpečný, spolehlivý a účinný rozvod středního napětí. Tyto rozváděče jsou navrženy pro jmenovité napětí 13,8 kV a používají okolní vzduch jako primární izolační médium, díky čemuž jsou šetrné k životnímu prostředí a zároveň poskytují vynikající provozní spolehlivost pro průmyslové, komerční a energetické systémy.
Vzduchem izolovaný rozváděč (AIS) se skládá z několika integrovaných elektrických součástí sestavených do uzavřených kovových prostorů. Tyto komponenty spolupracují při distribuci elektřiny, izolování poruch, ochraně zařízení a zajištění bezpečnosti obsluhy.
Na rozdíl od plynem izolovaných rozváděčů, které se spoléhají na plyn SF₆, AIS používá přirozenou vzduchovou izolaci. To snižuje obavy o životní prostředí, snižuje náklady na životní cyklus a zjednodušuje běžnou údržbu a zároveň poskytuje vynikající dielektrický výkon pro mnoho vnitřních i venkovních instalací.
Spolehlivý rozvod středního napětí závisí nejen na elektrickém výkonu, ale také na bezpečnosti zařízení, údržbě a dlouhé životnosti – to jsou všechny přednosti moderních vzduchem izolovaných rozváděčů.
Klíčové vlastnosti a technické specifikace
Moderní13,8KV MV VN vzduchem izolovaný rozváděčkombinuje pokročilé ochranné technologie s modulární konstrukcí, což umožňuje flexibilní instalaci a budoucí rozšiřování systému.
| Specifikace | Typická hodnota |
|---|---|
| Jmenovité napětí | 13,8 kV |
| Frekvence | 50 Hz / 60 Hz |
| Jmenovitý proud | 630A–3150A |
| Zkratový vypínací proud | Až 40 kA |
| Izolační médium | Okolní vzduch |
| Typ jističe | Vakuový jistič |
| Stupeň ochrany | IP4X nebo vyšší |
| Instalace | Vnitřní / Venkovní (v závislosti na konfiguraci) |
Hlavní komponenty
- Vakuový jistič
- Proudový transformátor (CT)
- Napěťový transformátor (VT)
- Přípojnicový systém
- Ochranné relé
- Uzemňovač
- Přihrádka na kabel
- Mechanický a elektrický blokovací systém
- Inteligentní monitorovací zařízení
Hlavní výhody
1. Vynikající provozní bezpečnost
Bezpečnost obsluhy je vždy nejvyšší prioritou. Moderní AIS zahrnuje komplexní blokovací systémy, které zabraňují nesprávným provozním sekvencím, zatímco konstrukce skříně odolné proti oblouku pomáhají minimalizovat rizika během poruchových stavů.
2. Design šetrný k životnímu prostředí
Protože vzduch slouží jako izolační médium, neexistuje žádná závislost na skleníkových plynech, jako je SF₆. Díky tomu jsou vzduchem izolované rozváděče ekologicky odpovědné řešení, které je v souladu se stále přísnějšími požadavky na udržitelnost.
3. Nižší náklady na životní cyklus
Ve srovnání s mnoha alternativními technologiemi nabízejí vzduchem izolované systémy obecně nižší náklady na instalaci, jednodušší údržbu a snížené provozní náklady po celou dobu své životnosti.
4. Vysoká spolehlivost
Vakuové jističe poskytují vynikající elektrickou odolnost s minimálními nároky na údržbu. V kombinaci s pokročilými digitálními ochrannými relé výrazně zlepšují spolehlivost systému a snižují neočekávané prostoje.
5. Flexibilní rozšíření
Konstrukce modulárních skříní umožňuje budoucí přidávání napájecích zdrojů bez nahrazení kompletní řady rozváděčů, díky čemuž je AIS ideální pro rostoucí průmyslová zařízení a rozšiřující se rozvodny.
Typické aplikace
Díky své všestrannosti,13,8KV MV VN vzduchem izolovaný rozváděčje široce používán v mnoha průmyslových odvětvích.
- Inženýrské rozvodny
- Elektrárny
- Projekty solární energie
- Větrné elektrárny
- Průmyslová výrobní zařízení
- Závody na zpracování ropy a plynu
- Důlní operace
- Komerční budovy
- nemocnice
- letiště
- datová centra
- Železniční dopravní systémy
Každá aplikace těží ze spolehlivé ochrany obvodů, účinné distribuce energie a zvýšené bezpečnosti personálu při zachování vynikající provozní kontinuity.
Vzduchem izolované vs plynem izolované rozvaděče
Výběr správné izolační technologie závisí na podmínkách instalace, dostupném prostoru, strategii údržby, ekologických aspektech a rozpočtu projektu.
| Funkce | Vzduchem izolovaný spínací přístroj | Plynem izolovaný spínací přístroj |
|---|---|---|
| Izolace | Okolní vzduch | SF₆ plyn |
| Vliv na životní prostředí | Velmi nízká | Vyšší kvůli spotřebě skleníkových plynů |
| Údržba | Jednoduchý | Více specializované |
| Počáteční investice | Obecně nižší | Vyšší |
| Požadavek na prostor | Větší | Kompaktnější |
| Dostupnost inspekce | Snadný | Složitější |
Jak vybrat správný 13,8KV MV VN vzduchem izolovaný rozváděč
Výběr vhodného13,8KV MV VN vzduchem izolovaný rozváděčzahrnuje více než pouhé přizpůsobení jmenovitého napětí. Dobře navržené řešení by mělo podporovat dlouhodobou provozní spolehlivost, budoucí rozšíření a shodu s platnými elektrotechnickými normami.
Důležité faktory výběru
- Potvrďte požadavky na jmenovité napětí, frekvenci a trvalý proud.
- Určete maximální možný zkratový proud.
- Vyhodnoťte prostředí instalace, včetně vnitřních nebo venkovních podmínek.
- Zvolte vhodnou konfiguraci ochranného relé.
- Zvažte budoucí požadavky na rozšíření podavače.
- Ověřte shodu s IEC nebo jinými platnými normami.
- Vyberte výrobce s prokázanými technickými zkušenostmi a kontrolou kvality.
- Zkontrolujte poprodejní technickou podporu a dostupnost náhradních dílů.
LUGAO Powernabízí přizpůsobené konfigurace rozváděčů pro rozvodny, průmyslová zařízení, projekty obnovitelné energie a komerční distribuční systémy. Inženýrské týmy mohou přizpůsobit schémata ochrany, uspořádání přípojnic, možnosti měření, komunikační protokoly a konfigurace krytu podle požadavků projektu.
Nejlepší postupy údržby
Pro zajištění maximální životnosti zařízení a zachování provozní bezpečnosti je nezbytná běžná údržba. Přestože vzduchem izolované rozváděče obecně vyžadují méně údržby než mnoho alternativních technologií, stále se vysoce doporučují plánované kontroly.
Doporučený kontrolní seznam údržby
- Zkontrolujte čistotu skříně a odstraňte nahromaděný prach.
- Ověřte, že všechna mechanická blokování fungují správně.
- Zkontrolujte stav vakuových vypínačů.
- V případě potřeby utáhněte elektrické spoje.
- Otestujte ochranná relé podle plánů údržby.
- Zkontrolujte izolační součásti, zda nevykazují známky stárnutí.
- Ověřte kontinuitu uzemnění.
- Proveďte termovizi k identifikaci abnormálních horkých míst.
- Zaznamenejte data z kontrol pro prediktivní plánování údržby.
| Položka údržby | Doporučený interval | Účel |
|---|---|---|
| Vizuální kontrola | Měsíční | Identifikujte prach, vlhkost nebo fyzické poškození |
| Zkouška mechanického provozu | Každých 6 měsíců | Zajistěte spolehlivý spínací výkon |
| Test ochrany relé | Každoročně | Ověřte přesnost ochrany |
| Infračervená tepelná inspekce | Každoročně | Zjistěte uvolněné nebo přehřáté spoje |
| Komplexní preventivní údržba | Každých 3–5 let | Prodlužte životnost a zvyšte spolehlivost |
Proč více energetických projektů zvolit LUGAO Power
U projektů rozvodů středního napětí kvalita zařízení přímo ovlivňuje spolehlivost systému, provozní bezpečnost a dlouhodobé náklady na údržbu.LUGAO Powerse zaměřuje na dodávky spolehlivých elektrických zařízení navržených tak, aby splňovaly náročné požadavky veřejných služeb, průmyslových zařízení, závodů na obnovitelné zdroje energie a infrastrukturních projektů po celém světě.
- Profesionální inženýrské a designové schopnosti
- Přísné řízení kvality výroby
- Spolehlivá technologie vakuového spínání
- Přizpůsobená řešení pro různá průmyslová odvětví
- Soulad s mezinárodními standardy
- Komplexní tovární testování před odesláním
- Vstřícná technická konzultace a poprodejní podpora
- Rozsáhlé exportní zkušenosti sloužící globálním trhům
Kombinací pokročilých výrobních procesů s přísnou kontrolou kvality pomáhá LUGAO Power zákazníkům zlepšit bezpečnost elektrického systému, minimalizovat prostoje a snižovat provozní náklady životního cyklu.
Často kladené otázky
1. Jaká je hlavní výhoda vzduchem izolovaného rozvaděče 13,8KV MV VN?
Jeho největší předností je kombinace vysoké provozní spolehlivosti, vynikající bezpečnosti, ekologické vzduchové izolace a relativně nízkých nákladů na údržbu.
2. Je vzduchem izolovaný rozváděč vhodný pro projekty obnovitelné energie?
Ano. Je široce používán v solárních farmách, větrných elektrárnách, bateriových systémech skladování energie a dalších instalacích obnovitelné energie, protože má spolehlivý výkon při distribuci středního napětí.
3. Jak dlouho může vzduchem izolovaný rozváděč obvykle fungovat?
Při správné instalaci a preventivní údržbě mohou moderní rozváděčové systémy poskytovat spolehlivou službu po dobu více než 25–30 let.
4. Vyžaduje vzduchem izolovaný rozváděč plyn SF₆?
Ne. Vzduchem izolovaný rozváděč využívá jako izolační médium okolní vzduch, čímž eliminuje potřebu plynu SF₆ a podporuje ekologicky udržitelnější elektrickou infrastrukturu.
5. Lze rozváděč přizpůsobit?
Ano. Výrobci jako napřLUGAO Powermůže přizpůsobit rozvržení panelů, ochranné systémy, komunikační rozhraní, jmenovité proudy, konfigurace krytu a další specifikace tak, aby vyhovovaly různým požadavkům projektu.
Závěr
Jak se elektrická infrastruktura neustále vyvíjí směrem k vyšší účinnosti, digitalizaci a udržitelnosti,13,8KV MV VN vzduchem izolovaný rozváděčzůstává spolehlivým řešením pro rozvody středního napětí. Jeho metoda izolace šetrná k životnímu prostředí, osvědčená provozní spolehlivost, modulární design a nižší náklady na životní cyklus z něj činí vynikající investici pro veřejné služby, průmyslové závody, komerční zařízení a projekty obnovitelné energie. Výběr důvěryhodného výrobce zajišťuje konzistentní výkon, zvýšenou provozní bezpečnost a dlouhodobou hodnotu po celou dobu životnosti zařízení.
Jste připraveni upgradovat svůj rozvod vysokého napětí?
Ať už plánujete novou rozvodnu, rozšíření průmyslového zařízení nebo modernizaci stávající elektrické sítě,LUGAO Powermůže poskytnout profesionální technickou podporu a vysokou kvalitu13,8KV MV VN vzduchem izolovaný rozváděčřešení šitá na míru vaší aplikaci. Náš zkušený tým je odhodlán dodávat spolehlivé produkty, technické znalosti a pohotové služby, které pomohou vašemu projektu uspět.Kontaktujte násdnes, abychom projednali vaše požadavky, vyžádali si technické informace nebo obdrželi přizpůsobenou cenovou nabídku pro váš další projekt distribuce energie.
