A Evropatypová rozvodnaje kompaktní, uzavřené řešení distribuce energie široce používané v městské, průmyslové a obnovitelné energetické projekty. Navrženo s ohledem na bezpečnost, spolehlivost a prostor s ohledem na účinnost integruje vysokonapěťové rozváděče, transformátory a nízkonapěťové systémy distribuční zařízení do jednoho prefabrikovaného celku. V tomto podrobném průvodci prozkoumáme co je evropská typová rozvodna, jak funguje, její konstrukční prvky, výhody, aplikace a jak vybrat správné řešení pro váš projekt.
Obsah
- Co je to evropský typ rozvodny?
- Jak funguje rozvodna evropského typu?
- Hlavní komponenty a struktura
- Klíčové vlastnosti rozvodny evropského typu
- Výhody ve srovnání s tradičními rozvodnami
- Běžné aplikace a případy použití
- Rozvodna evropského typu vs. americká
- Jak vybrat správnou rozvodnu evropského typu
- Pokyny k instalaci a údržbě
- Budoucí trendy a integrace inteligentních sítí
- Často kladené otázky (FAQ)
1. Co je evropský typ rozvodny?

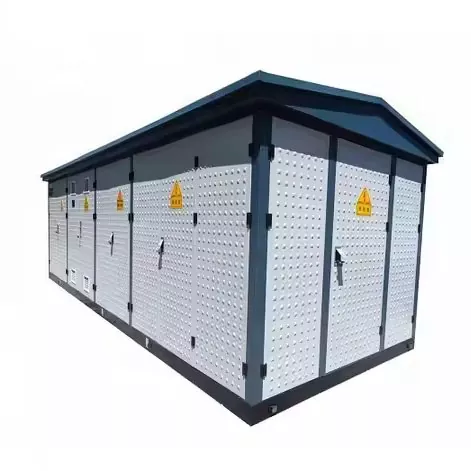

A Rozvodna evropského typuje plně uzavřená, prefabrikovaná rozvodna navrženy podle evropských norem (jako jsou normy IEC). Na rozdíl od konvenčních otevřených Tento typ se vyznačuje kovovým nebo betonovým krytem, ve kterém jsou umístěny všechny kritické elektrické komponenty v oddělených oddílech.
Rozvodna evropského typu obvykle zahrnuje:
- Vysokonapěťová kruhová hlavní jednotka (RMU)
- Distribuční transformátor (olejový nebo suchý)
- Nízkonapěťové rozvaděče a rozvodné panely
Díky kompaktnímu a modulárnímu designu je evropská typová rozvodna ideální pro instalace, kde jsou kritickými faktory prostor, bezpečnost a estetika, jako jsou centra měst, obytné oblasti a průmyslové parky.
2. Jak funguje rozvodna evropského typu?
Princip fungování evropské typové rozvodny je založen na účinné konverzi napětí a bezpečný rozvod energie. Vysokonapěťová elektřina (obvykle 10 kV, 11 kV, 20 kV nebo 35 kV) je přiváděn do rozvodny přes RMU.
RMU řídí, chrání a izoluje příchozí napájení předtím, než dosáhne transformátoru. Transformátor poté sníží napětí na použitelnou úroveň nízkého napětí, běžně 400V popř 690V, který je distribuován přes nízkonapěťový rozváděč ke koncovým uživatelům.
- Do prostoru RMU vstupuje vysokonapěťová energie
- Ochrany a spínací operace zajišťují bezpečnost
- Transformátor převádí vysoké napětí na nízké napětí
- Nízkonapěťový panel distribuuje energii do zátěží
Každá přihrádka je fyzicky oddělena, což výrazně snižuje riziko závady šíření a zlepšování provozní bezpečnosti.
3. Hlavní komponenty a struktura
Rozvodna evropského typu se řídí standardizovaným prostorovým uspořádáním. Níže je zjednodušeno přehled jeho vnitřní struktury:
| Přihrádka | Hlavní vybavení | Funkce |
|---|---|---|
| Vysokonapěťová přihrádka | Ring Main Unit (RMU) | Spínání, ochrana a izolace |
| Oddíl transformátoru | Olejový nebo suchý transformátor | Snížení napětí |
| Nízkonapěťový oddíl | NN spínací zařízení | Rozvod energie a řízení |
Tento modulární design umožňuje snadné přizpůsobení a zajišťuje soulad s mezinárodními normami bezpečnostní a výkonové normy.
4. Klíčové vlastnosti evropské typové rozvodny
- Plně uzavřená a rozdělená struktura
- Vysoká úroveň provozní bezpečnosti
- Kompaktní půdorys pro prostorově úsporné instalace
- Silná odolnost vůči podmínkám prostředí
- Shoda s IEC a evropskými normami
Tyto vlastnosti dělají z rozvodny evropského typu spolehlivou volbu pro dlouhodobé napájení distribuční projekty.
5. Výhody ve srovnání s tradičními rozvodnami
Ve srovnání s konvenčními otevřenými nebo polootevřenými rozvodnami nabízí rozvodna evropského typu významné výhody:
- Zvýšená bezpečnost personálu díky uzavřené konstrukci
- Snížení doby instalace a stavebních prací
- Nižší nároky na údržbu
- Vylepšený vizuální vzhled pro městské oblasti
Tyto výhody se promítají do nižších nákladů životního cyklu a vyšší provozní spolehlivosti.
6. Běžné aplikace a případy použití
Rozvodny evropského typu jsou široce používány v různých odvětvích:
- Městské rozvodné sítě
- Průmyslové závody a továrny
- Projekty obnovitelné energie, jako jsou větrné a solární farmy
- Komerční komplexy a datová centra
- Projekty infrastruktury včetně železnic a letišť
Pro podrobnější specifikace produktu se můžete podívat na European Type Substation byLugao.
7. Rozvodna evropského typu vs. americká
| Aspekt | Rozvodna evropského typu | Rozvodna amerického typu |
|---|---|---|
| Struktura | Rozčleněné | Typ integrované nádrže |
| Úroveň bezpečnosti | Velmi vysoká | Mírný |
| Údržba | Snadné a flexibilní | Složitější |
| Aplikace | Městské a průmyslové | Venkovské a užitkové |
8. Jak vybrat správnou rozvodnu evropského typu
Při výběru evropské typové rozvodny zvažte následující faktory:
- Požadavky na jmenovité napětí a kapacitu
- Instalační prostředí a prostorová omezení
- Způsob chlazení a typ transformátoru
- Soulad s místními normami
- Zkušenosti dodavatele a technická podpora
Spolupráce se zkušeným výrobcem, jako je Lugao, zajišťuje řešení na míru a spolehlivý poprodejní servis.
9. Instalace a údržba
Rozvodny evropského typu jsou navrženy pro snadnou instalaci a nízkou údržbu. Většina jednotek jsou továrně testovány a dodávány připravené pro připojení na místě, což výrazně snižuje doba uvedení do provozu.
Běžná údržba obvykle zahrnuje vizuální kontroly, čištění a pravidelné elektrické instalace testování pro zajištění dlouhodobé spolehlivosti.
10. Budoucí trendy a integrace Smart Grid
S rychlým rozvojem inteligentních sítí jsou evropské rozvodny stále více vybavena inteligentními monitorovacími a automatizačními systémy. Tyto technologie umožňují sběr dat v reálném čase, dálkové ovládání a prediktivní údržba.
Jak se energetické systémy vyvíjejí, evropská typová rozvodna bude i nadále hrát klíčovou roli budování odolných a účinných energetických sítí.
Často kladené otázky (FAQ)
Q1: Je rozvodna evropského typu vhodná pro venkovní instalaci?
Ano, je navržen pro vnitřní i venkovní aplikace s robustními kryty, které chránit před nepříznivými podmínkami prostředí.
Q2: Jaké normy dodržuje evropská typová rozvodna?
Obvykle vyhovuje normám IEC a příslušným evropským předpisům.
Q3: Může být evropská typová rozvodna přizpůsobena?
Absolutně. Výrobci jako Lugao nabízejí flexibilní konfigurace založené na projektu požadavky.
Závěr
Pochopení toho, co je evropská typová rozvodna a jak funguje, je pro výrobu zásadní informovaná rozhodnutí v projektech moderní distribuce energie. Jeho kompaktní design, vysoká bezpečnost úroveň a přizpůsobivost z něj činí ideální řešení pro dnešní náročné energetické prostředí.
Pokud plánujete projekt rozvodu energie nebo hledáte spolehlivý evropský typ Dodavatel rozvodny, Lugao, je připraven vás podpořit profesionálními řešeními. Neváhejtekontaktujte násdnes prodiskutujte své požadavky na projekt a přijměte odborníka poradenství přizpůsobené vašim potřebám.
